常規的機器加工的如鑼邊鑼槽有公差（如普鑼公差+/-0.2mm 精鑼公差+/-0.1mm），對于線路（焊盤或銅面）距槽孔/板邊/無銅孔需要有0.3mm以上的安全距離，低于這個值在機器鑼邊操作時可能會傷到線路（焊盤或銅面），導致焊盤變小、線路變細等不良問題。

■ 問題描述與優化方案

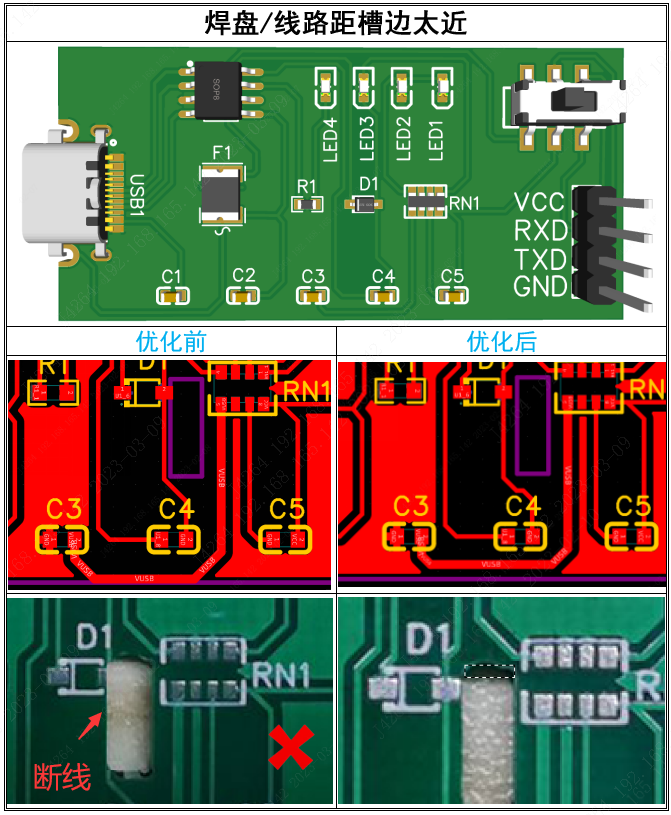

槽孔距線路/焊盤間隙太近，加工時出現"鑼斷線"、"鑼傷焊盤"、"露銅"等品質不良問題

?

■ 引用相關網址說明

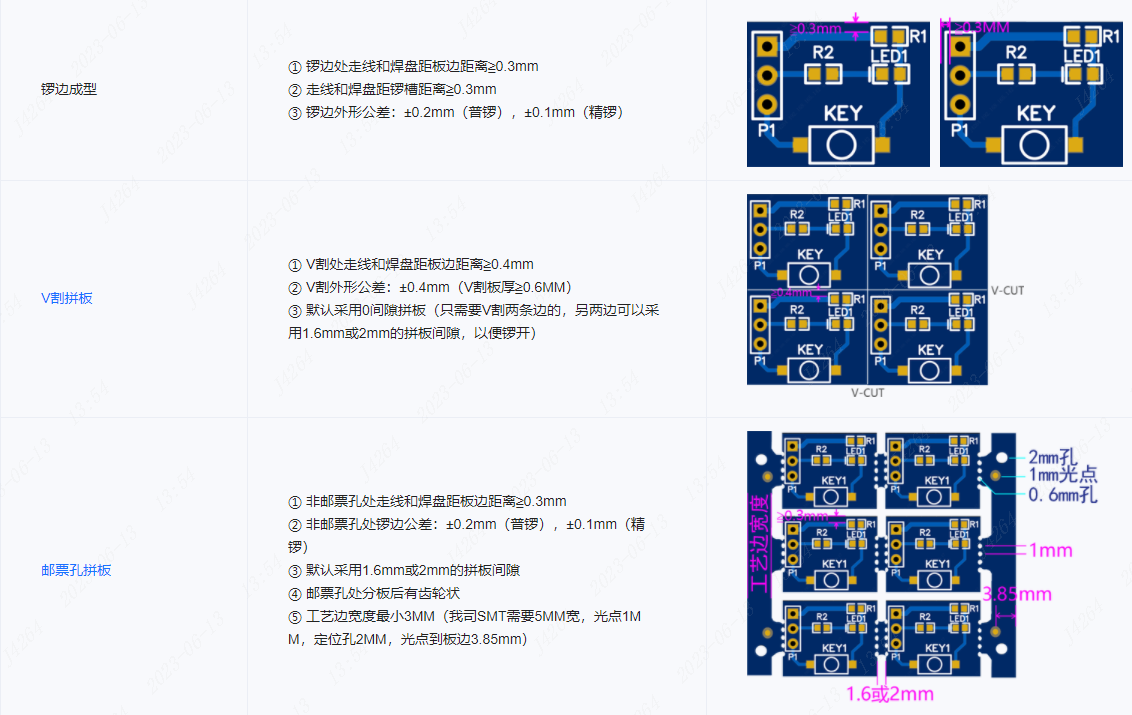

在工藝參數表"成品"欄外形加工列有圖文說明

■ 總結

在布線及放置焊盤銅面時，請調整好，保證距離板邊槽孔有0.3mm以上的安全間隙（若是V割邊的，需要0.4mm以上的距離）
