設計優化：密集線條開窗噴錫易粘連建議做沉金
更新時間：2024-12-12 17:15
17911
2
文檔錯誤過時,
我要反饋
更新時間：2024-12-12 17:15
17911
2
17911
2
文檔錯誤過時,

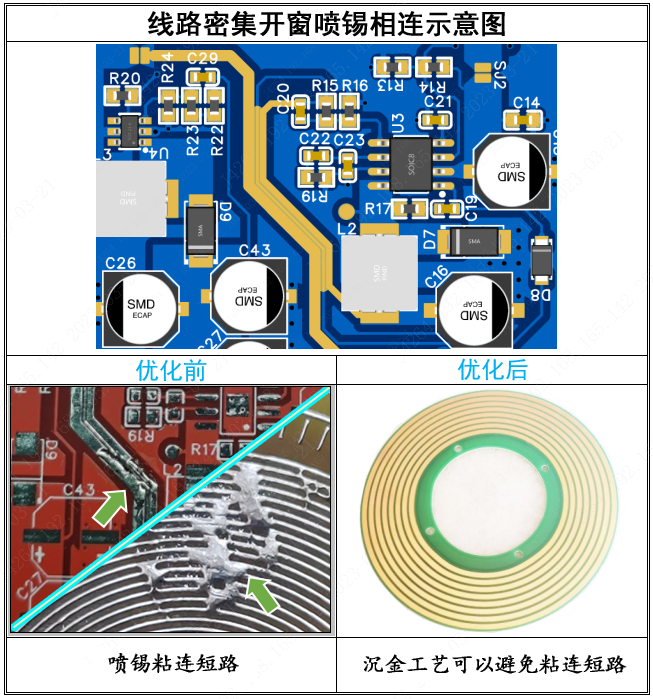

噴錫又叫熱風整平（HASL），其加工方式是把板通過導軌垂直向下浸到液態的錫液中，然后再向上提起，用強熱風吹平板面，對于線路密集的露銅區，錫液易把相鄰的線路粘連，從而形成短路不良。
對于此類的"密集線路開窗"或"線圈板"，建議：
1）采用沉金表面工藝以避免此類噴錫相連短路
2）把線路蓋油，需要焊接的焊盤開窗露銅上錫
互動評論
2
登錄
或
注冊
后才可以留言哦！
上***(2***4D) 2024-09-26 10:08:21
1
熱風整平拼錯啦！是HASL（Hot Air Solder Leveling）
官方工作人員(后臺回復)
2024-09-26 10:38:00
謝謝指正，已更改過來，謝謝！
客戶(8***1A) 2023-06-30 11:20:12
0
建議留多少距離？
官方工作人員(5***26)
2023-06-30 13:45:27
如果是要做開窗的，請選擇做沉金工藝，噴錫的易粘連。如果是蓋油的，0.25MM的間隙就可以了。
