一、功能介紹

選擇板層、板厚、內層銅厚、阻抗層、參考層并輸入阻抗值、線距（差分阻抗）、線到銅的距離（共面阻抗），點計算，可自動計算出線寬及疊構方案。

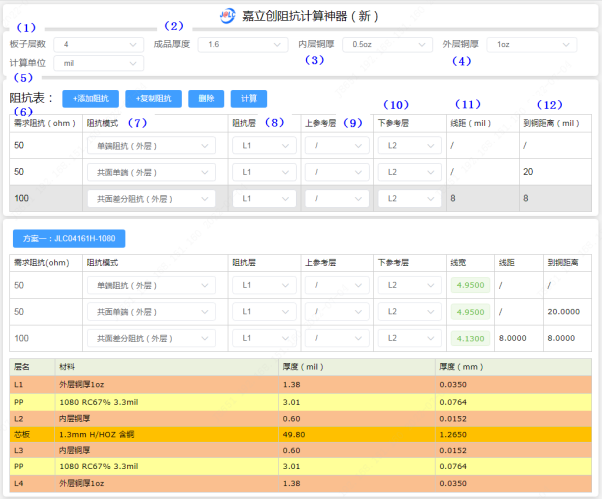

二、界面介紹

（1）板子層數：選擇板子的線路層數，四層板就選擇“4”

（2）成品厚度：選擇板子的成品厚度（包含防焊油墨的厚度）

（3）內層銅厚：選擇內層線路的銅箔厚度，暫時支持0.5oz和1OZ，內層有2OZ的需求的，可聯系客服計算阻抗

（4）外層銅厚：暫時固定為1OZ(因2OZ以上蝕刻線寬公差較大，不利于阻抗管控，且信號一般也不需要厚銅）

（5）計算單位：可以mm,mil,um,inch相互切換

（6）需求阻抗（ohm)：輸入需要管控的阻抗值，單線范圍為20-90ohm,差分范圍為50-150ohm

（7）阻抗模式：可以選擇單端，共面單端，差分，共面差分（內層需要先選擇阻抗層，再選阻抗模式）

（8）阻抗層：選擇阻抗線所在的線路層

（9）上參考層：內層阻抗才選，選擇阻抗線所在層對應的上層屏蔽層，如L3層阻抗，上參考層可選L2層

（10）下參考層：選擇阻抗線所在層對應的下層屏蔽層，如L3層阻抗，下參考層可選L4層或L5層（選擇L4層為參考層時，阻抗線對應的L4層必須被地銅覆蓋）

（11）線距：指線邊緣到線邊緣的距離，有差分阻抗時，需輸入線距，當計算出來的線寬偏細時，可把線距適當調大一些

（12）線銅距離：指阻抗線邊緣到銅皮邊緣的距離，單端共面，或差分共面時才需要輸入

（13）添加阻抗：默認只有一行阻抗要求，點“添加阻抗”，可以增加阻抗要求

（14）復制阻抗：選中一欄阻抗要求，可復制增加一欄阻抗要求

（15）刪除：選中一欄阻抗要求，點“刪除”，可刪除這欄阻抗的計算

（16）計算：上面1-12項輸入或選擇后,點“計算”可計算出線寬及疊構信息

三、計算結果說明

（1）常用的板厚及板層，會展示多個方案，建議優先選用方案一我司推薦的結構，交期快，成本低

（2）疊構中的PP厚度為壓合后的PP厚度，非供應商提供的厚度

（3）老的阻抗神器使用的2313疊構，與新阻抗神器的3313厚度及DK(Er)是一樣的，可以放心使用

（4）疊構中的銅厚為成品銅厚，如內層0.5OZ,供應商提供的厚度是0.0175mm,生產時由于除氧化及內層棕化等工序會輕微損耗，實際為0.0152mm更準確一些。

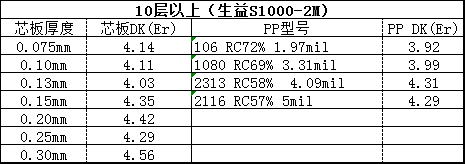

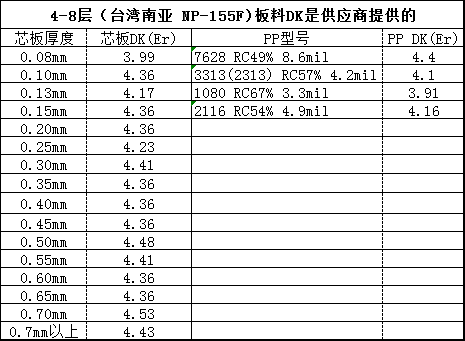

（5）以上計算結果，4-8層默認使用的南亞 NP-155F材料，8層以上使用的是生益S1000-2M材料，因此在下單時，盡量按要求選擇指定板料，保證阻抗一致性。

（6）阻抗計算參數

外層銅厚T1:1.6mil

內層銅厚0.5oz按0.6mil

內層銅厚1oz按1.2mil

基材防焊厚度C1:1.2mil

銅面防焊厚度C2:0.6mil

線間防焊厚度C3:1.2mil

防焊DK(CEr):3.8

線頂寬度W2=W1-0.7mil

注：

1.以上板料DK是根據實際反推出來的，非供應商原始數據

2.以上阻抗計算參數僅供參考，我司也可能會根據實際測量的阻值進行反推微調，因此有可能會出現舊單和新單計算出來的阻抗線寬有輕微的變化，但對阻抗影響不大，新單直接按新的線寬設計即可。

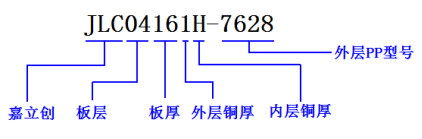

（7）疊構編號說明

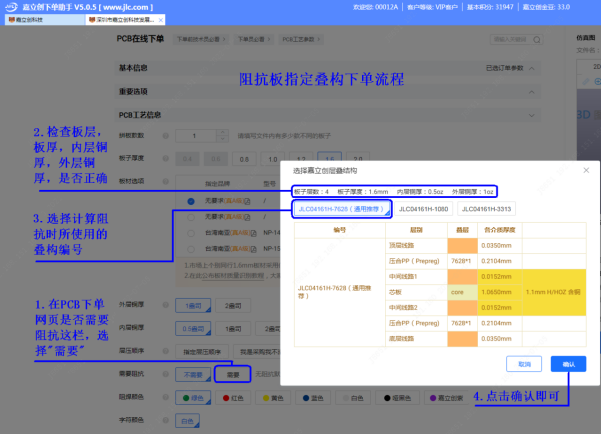

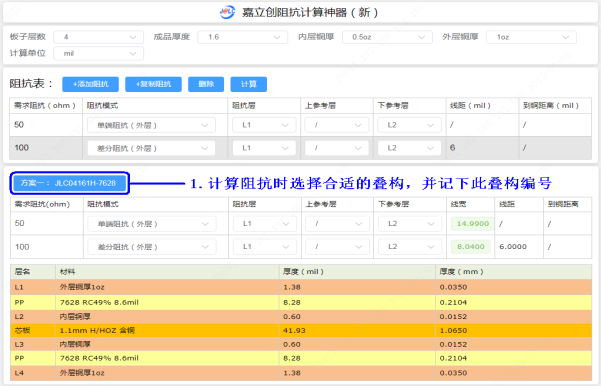

四、阻抗板指定疊構下單步驟

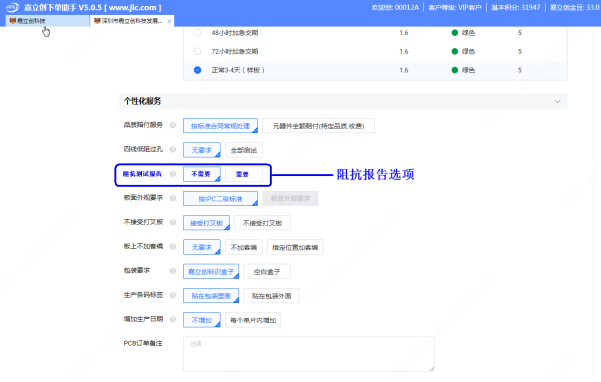

四、阻抗測試報告(待開放）

阻抗測試報告為收費項目，當您下單時選擇需要阻抗測試報告時，我司在生產過程中會做特別管控，在交貨時會測試阻抗，因此會增加相應的成本。
