Protel 99SE是ProklTechnology公司基于Windows環境下開發的電路板設計軟件，不同版本之間存在不兼容的情況。為此我們建議盡量用原設計版本輸出Gerber，以保證輸出的圖形符合您的設計要求。

統計客戶的反饋，在輸出Gerber前有如下兩點請重點留意：

★重點提示1：AD等軟件外形層及非金屬化孔及槽的標準及規范點擊查看詳情

① 需要加工的槽孔跟板子唯一的外形層放在同一層

② 槽孔與外形規范設計且能有效輸出

★重點提示2：AD輸出Gerber前確認過孔是開窗、蓋油還是塞油點擊查看詳情

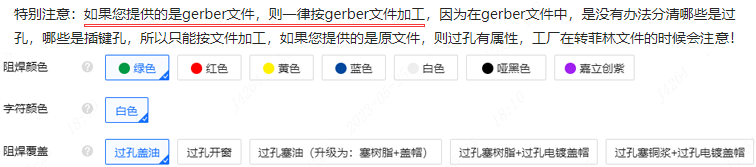

① 對于輸出Gerber下單的，嘉立創下單平臺選擇的"過孔蓋油"或"過孔開窗"選項無效，過孔屬性依Gerber文件為準

② 大多數的客戶要求過孔蓋油，而Protel 99SE默認輸出的資料是過孔開窗的，因此輸出Gerber前需要處理好(下面介紹過孔蓋油處理方法)

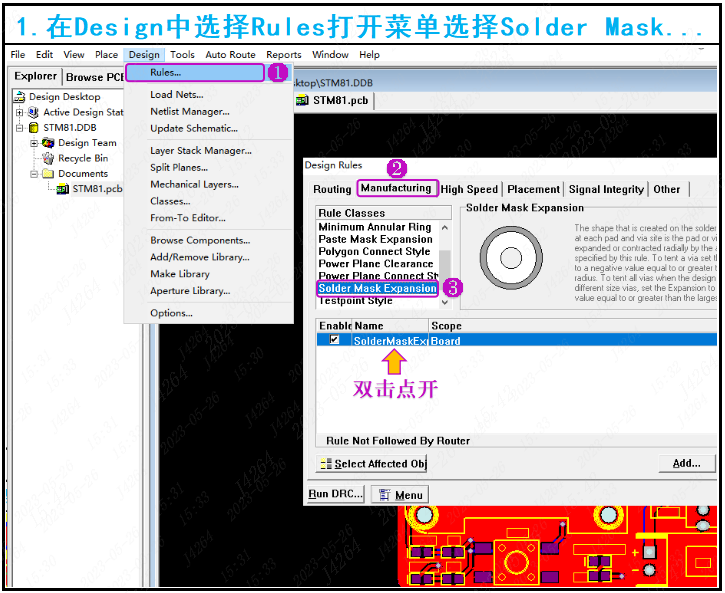

1. 打開文件，在菜單項中選擇Design－Rules，然后在新打開的菜單中選擇"SolerMaskExpansion..."雙擊點開

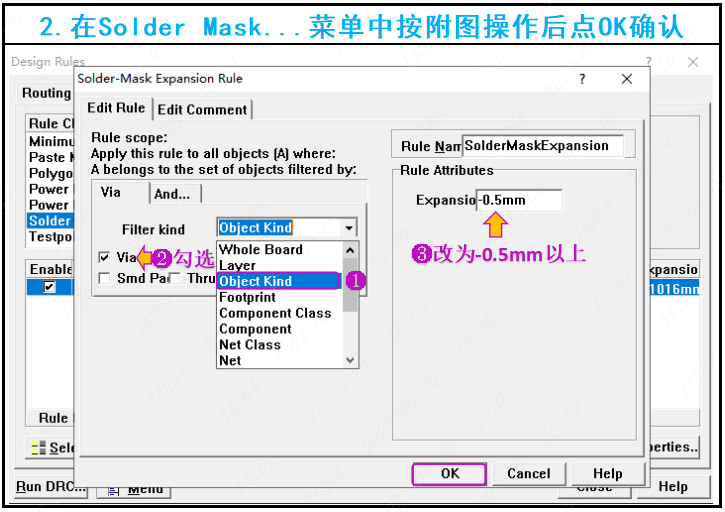

2. 在Solder-Mask Expansion Rule菜單中按圖示操作處理，就完成了所有過孔蓋油的操作了

..輸出Gerber文件五步驟..

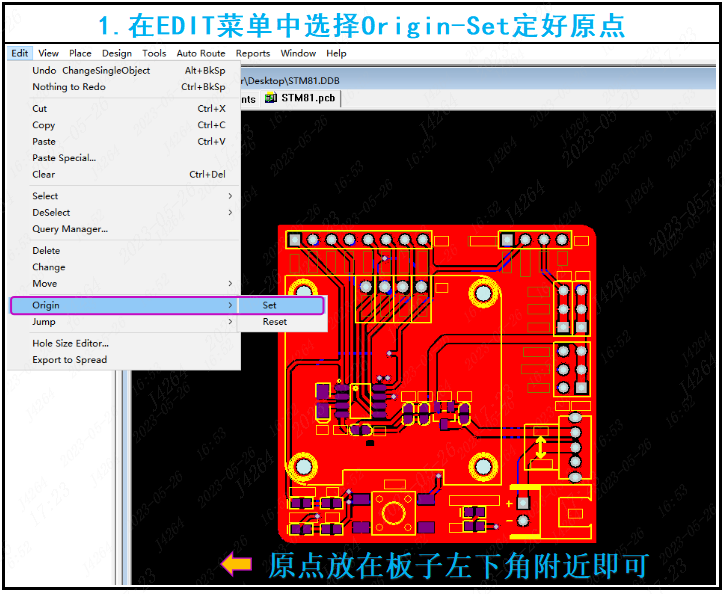

一、定義原點：在Edit菜單中選擇Origin－Set （快捷鍵E-O-S）定好原點，一般放在左下角附近即可。

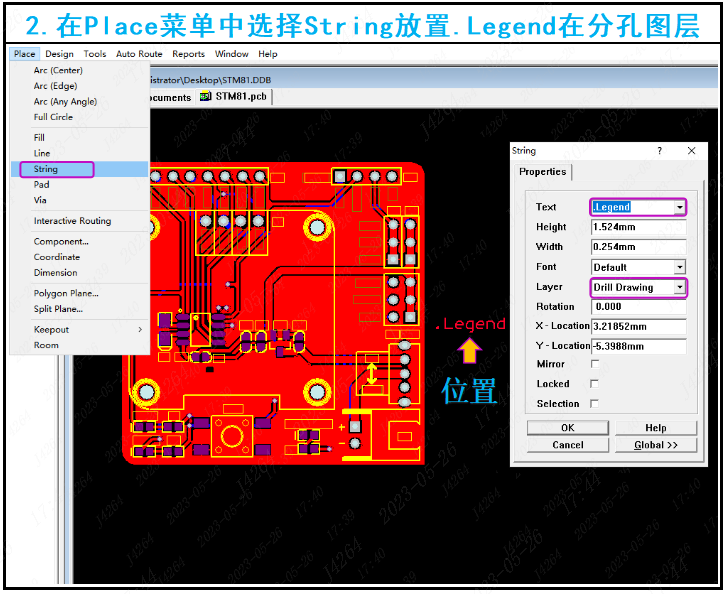

二、放置分孔圖表：在Place菜單中選擇String放置“.Legend”（快捷鍵P-S）在DrillDrawing（分孔圖層）,位置在板子右邊或上方。

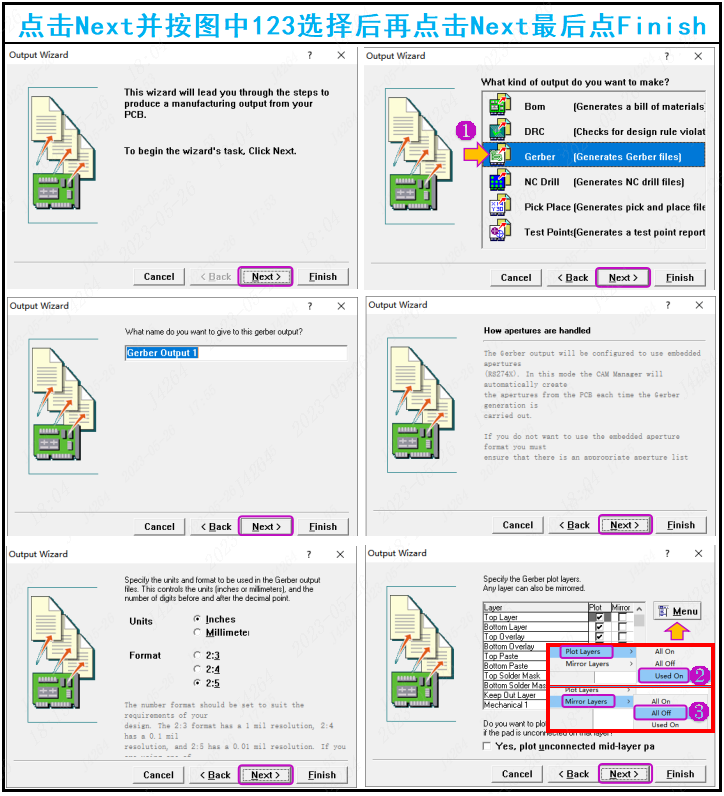

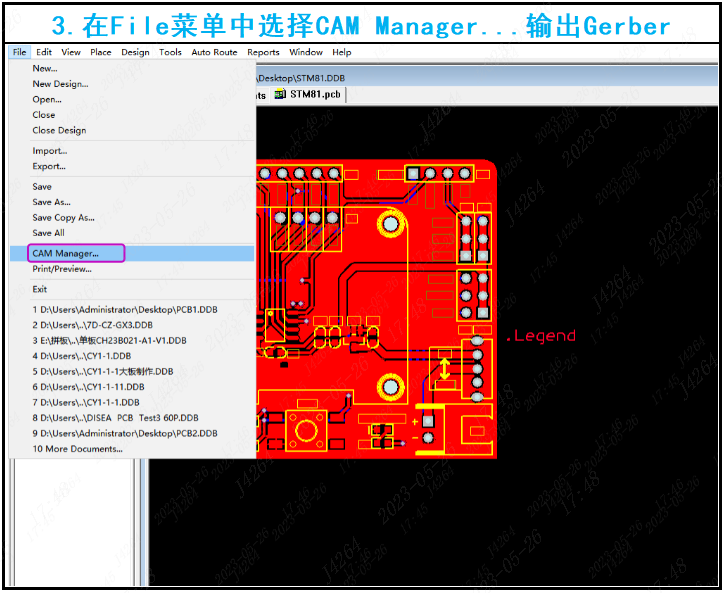

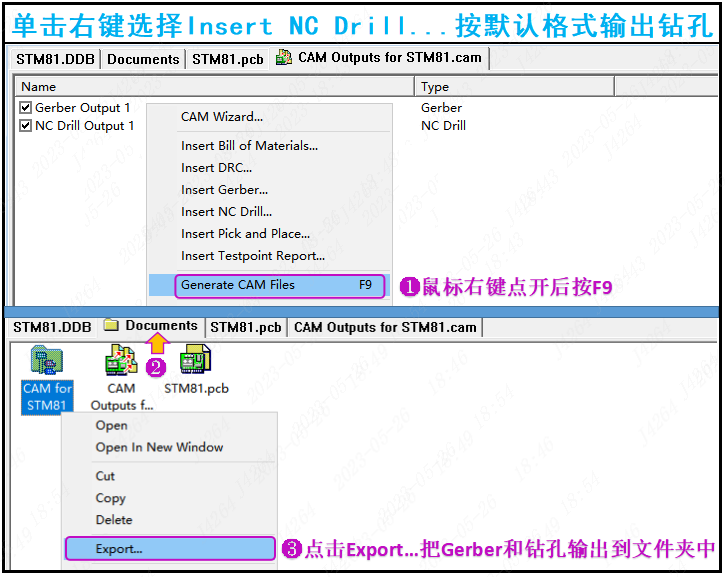

三、輸出Gerber：在File菜單中選擇CAM Manager...輸出Gerber

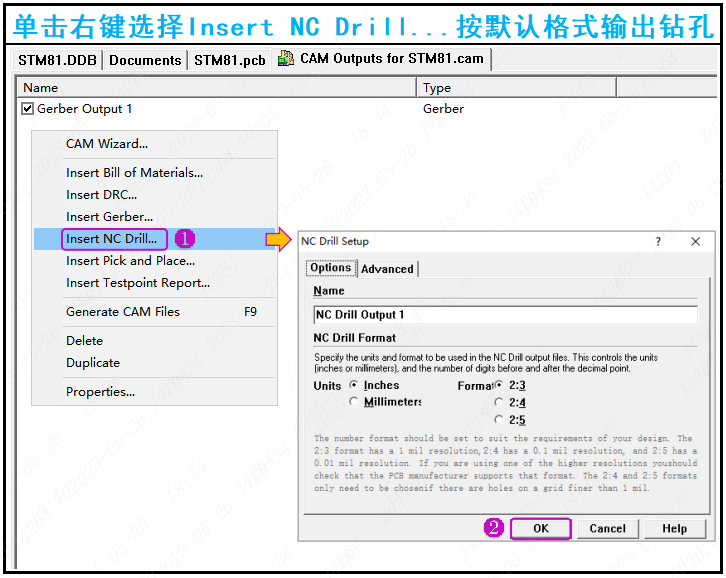

四、輸出鉆孔：在輸出Gerber菜單中右鍵選擇Insert NC Drill...輸出鉆孔

五、導出文件：把Gerber文件和鉆孔文件導出到指定的文件夾，壓縮后就可以下單了。

重點強調：

1）對于過孔焊盤有蓋油/開窗要求的，請依據上述方法處理好PCB文件再輸出Gerber文件。

2）資料中有八角形等異形焊盤的，導出來會變形或是導不出來，從而引起資料錯誤
