導出SMT貼片機用的坐標文件教程匯總
更新時間：2025-06-25 15:37
61265
3
文檔錯誤過時,
我要反饋
更新時間：2025-06-25 15:37
61265
3
61265
3
文檔錯誤過時,
一、我們編寫了一個導出工具, 可以從PCB文件上導出坐標。
如果PCB文件上填寫的元件屬性值準確的話,理論上我們的SMT貼片工具導出的坐標是可以直接使用的。
二、具體操作步驟如下:

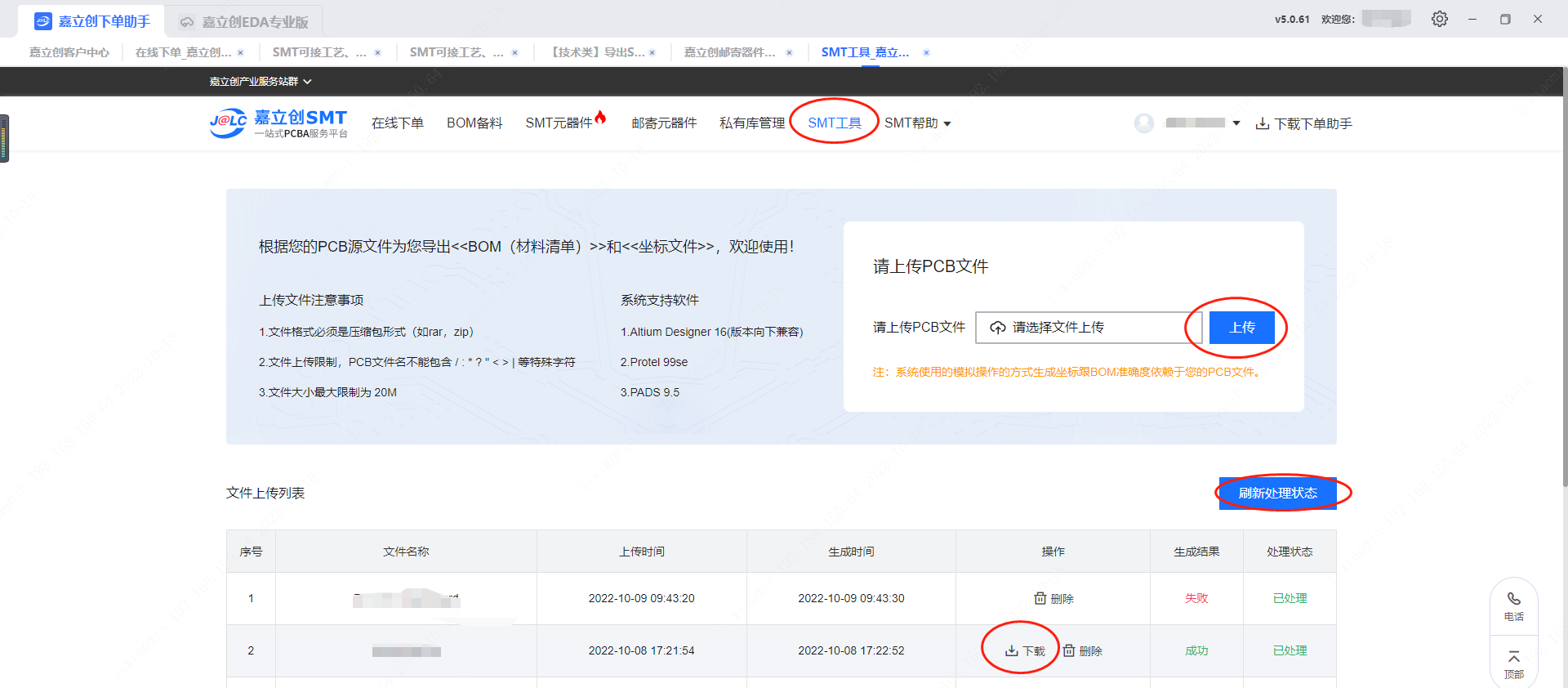

1.在【SMT訂單】--【SMT工具】中，點擊選擇文件，上傳PCB文件（文件名不要帶pcb字樣，否則上傳不
了），再點擊【上傳】即可。可以點擊“刷新處理狀態”看生成結果狀態，一般20多秒就生成結束。
2.生成結果顯示成功后，即可點擊“下載”保存生成的BOM清單和坐標文件。
三、下面一些其他的導出方法:
這里匯總了大部分常用畫圖軟件的導出方法: 參考下面這些鏈接
【教程】 Allegro導出SMT元件位置坐標方法（附導坐標教程）
【教程】Protel 99SE 如何導出SMT貼片機用的坐標文件
【教程】 EasyEDA(LCEDA) 導出SMT貼片機用的坐標文件
【教程】Altium Designer 17 以下版本如何導出SMT貼片機用的坐標文件
【教程】Proteus 8 如何導出SMT貼片機用的坐標文件
【教程】Altium Designer 17,18,19 導出坐標教程
