材料清單 （Bill of Material）：

      制造產品所需的所有零件/材料的總清單。

文件格式：

      推薦使用使用擴展名為“.csv”格式的文件。

      支持文件格式:

      1> 擴展名為 “.csv”

      2> 擴展名為 “.xls”

      3> 擴展名為 “.xlsx”

文件樣式來源：

      推薦使用最接近 Altium Designer 默認輸出BOM格式, 樣式雖然難看,但兼容性最強.

      或看本標準中的貼圖

格式轉換：
        Excel 全系列(如微軟的Excel2003,2007)軟件都可導出擴展名為“.CSV”格式的文件。   任何一款文本編輯器都可編輯,創建。

字段（列、表頭、列名稱、標題）排列順序  和 文件中必須包含的字段（列名稱）：
        1： Comment,  2： Description  3： Designator,  4： Footprint,  5： LibRef,  6： Pins,  7： Quantity,  8： 編號

字段(列)說明：
        1：Comment     用作表述器件的型號、規格、誤差等。如" 100nF  80% -20%  50V "
        2：Description     用作表述器件的名稱等。 如 貼片電阻、貼片熱敏電阻

        3：Designator   用作表述器件與圖紙上對應的“位號”。 如R201,  R20, C100,  U1

                                    注意: 位號不區分大小寫, 這里會將所有的字母全部轉換成大寫,再和坐標文件 做 關聯

                                             如果您確實使用了大小寫區分不同類型,請務必修改.

        4：Footprint      用作表述器件封裝。 如0402,  0805, SSOP-8
        5： LibRef            無要求
        6： Pins                用作表述器件的焊盤數。    如SOT-23-3三極管的焊盤數為“ 3 ”，就填寫3
        7： Quantity          用料數量。
        8： 編號(可選)     精準搜索,工程師整理BOM后由采購下單必填，使用編號作為區分。  注意:當元件編號與封裝描述不對應時，以編號為準。

        * 這些字段(列) 非常重要: Comment   Designator  Footprint  編號(可選)

如果用自整理清單務必看這里
重要說明: //非常重要,非常重要,非常重要,非常重要,非常重要,非常重要,非常重要,非常重要,非常重要,非常重要

注意(1)  位號(Designator)

    1> 位號 與 位號 之間的分割(分列)表達:

    位號與位號之間分割  僅支持:    方式1<英文逗號 ",">     方式2<空格" ">      其他符號一律不支持.    不支持的符號如: ; \ | 。 ‘ : ~ >

    位號舉例  R1, R2, R23,  R231, R0090

    2> 號位允許使用區間表達法:

    區間表達關鍵字為 英文減號 "-",    其他一律不支持.     不支持符號如: ~ >

    區間表達法僅支持的樣式       字母 數字   -    數字      開始數字必須小于結束數字.  如R11-99,

    區間表達法舉例:    R1-4   等于  R1,R2,R3,R4

    3>  單個位號長度不能超過64字符

    4>  暫不支持中文位號

    5>  位號內不能包含字符:    @  #   $   %  ^  &  {  }  [   ]

     //如果使用AD,99SE,PADS 等軟件導出,  則上面的規則一定是支持的.

注意(2) 不貼或不焊接位置表達

       不貼的位置不能出現在材料清單中,   例如R10不焊接, 則材料清單中不能出現R10.

注意(3) 材料清單中不支持備注.

        任何形式的備注都不會展示給工廠看,  工藝工程 將 忽略所有備注.   將會忽略材料清單中的所有備注

注意(4)  使用編號方式表達時
       當元件編號與封裝描述不對應時，以編號為準。不管你封裝或規格中填寫什么字符,都已元件編號為準

注意(5) 自定義格式,(公司內部樣式)

        雖然IT編寫了搜索算法,不代表就能準確無誤的識別.  不代表就可以忽略上面    注意1,2,3,4 .

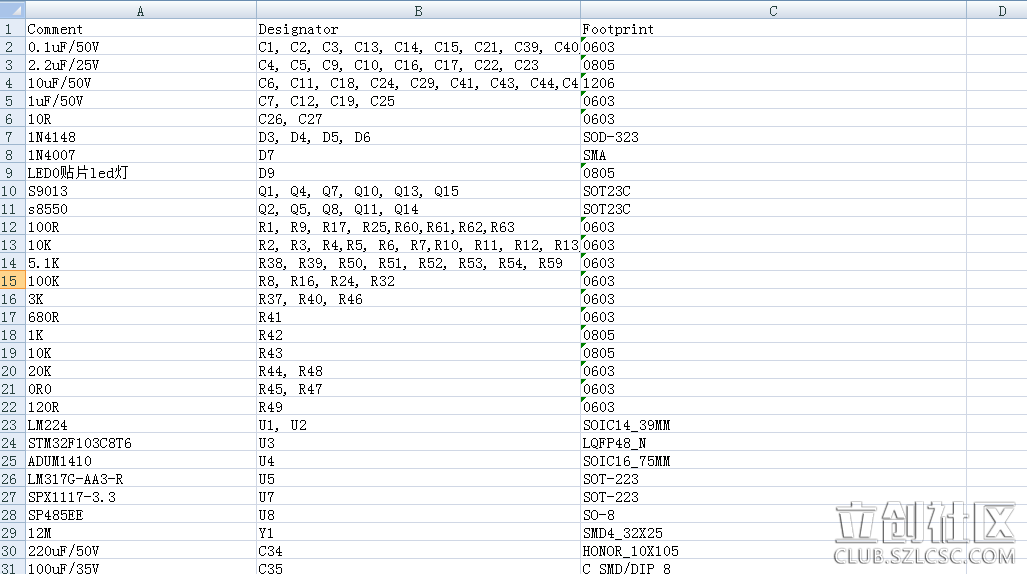

樣式舉例:

樣式1:

樣式2:

樣式3:
