技術指導：AD中畫Board cutout不能開槽
更新時間：2024-12-12 18:53
87166
21
文檔錯誤過時,
我要反饋
87166
21
文檔錯誤過時,
這個問題在PCB打樣設計中反反復復有提到過，Board cutout不可以作為成形用，
此項只能用作3D效果絕對參照圖，不能被轉出GERBER元素來作外形加工的。Layout布
線需要挖孔挖槽的請一定同您板框線一個層，用實線在KEEP-OUT層或者機械1層畫出形狀！

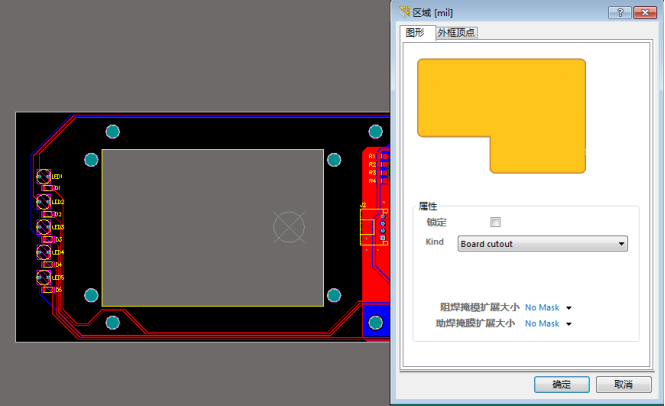

案例圖1
案例圖2

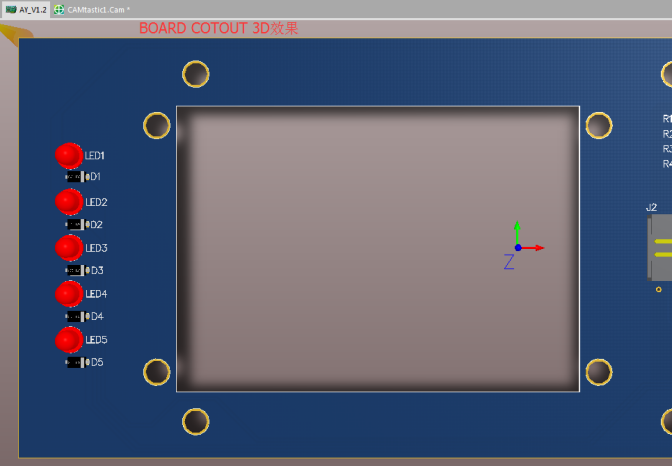

Board cutout 3D效果
案例圖3

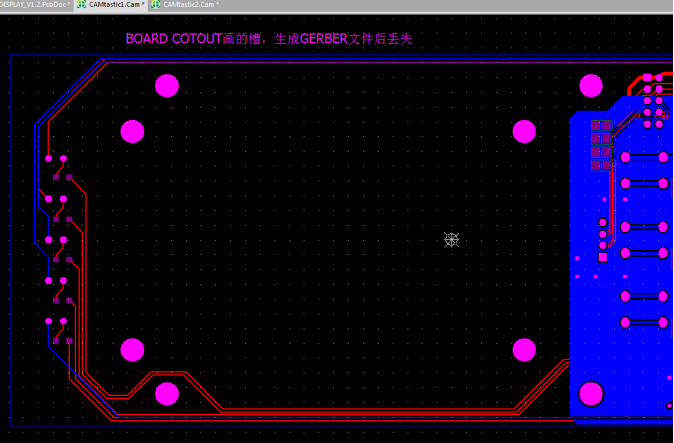

生成GERBER文件Board cutout形狀丟失！
上圖三個問題
1. 外形（板框線)在線路層畫線（Mufti-Layer）（灰色）
2. 板內槽線用的是字符層畫線（Top Overlay）（黃色）
3. BOARD COTOUT在3D效果里看到槽（誤導）
以上三種情況都不可以示為成形用，請一定規范好您的設計按軟件規則，用實線在KEEP-OUT層或者機械1層畫出形狀！
可以，請留意要開的槽孔一定要跟板子唯一外形層放在同一層，謝謝！
0.1-0.2mm寬度就可以了。
您好！這種默認軟件是不能輸出的，需要人工解鎖才可以的，建議您自行設計時不要勾選“使在外"，謝謝！
用實體線畫在唯一外形層上就可以了。
您好，槽孔與外形不在同一層的，是不能挖出槽孔的，要挖的槽孔需要跟板子外框放在同一層才能挖出槽的，謝謝！
您好，這個需要查看這個漏開的槽孔是否有keepout勾選轉不出來的情況，請參考下單前技術員必看：http://www.pky3k.cn/portal/server_guide_112.html底下的案例分析3
您好，疊加后請把不需要線條刪除，避免誤判槽孔外形，參考http://www.pky3k.cn/portal/server_guide_28563.html
