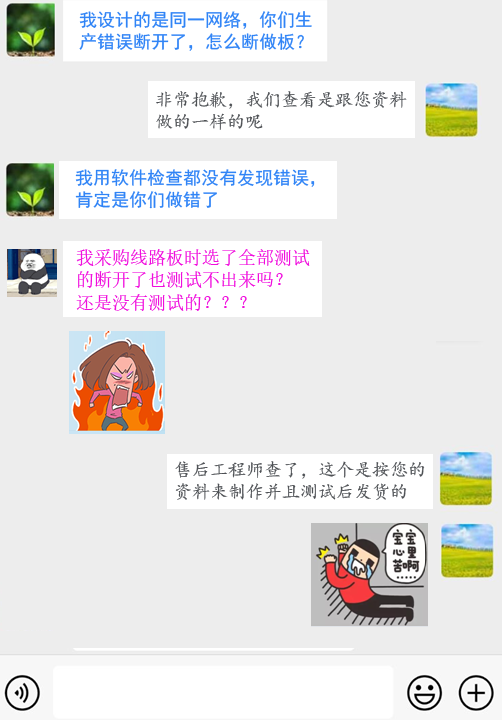

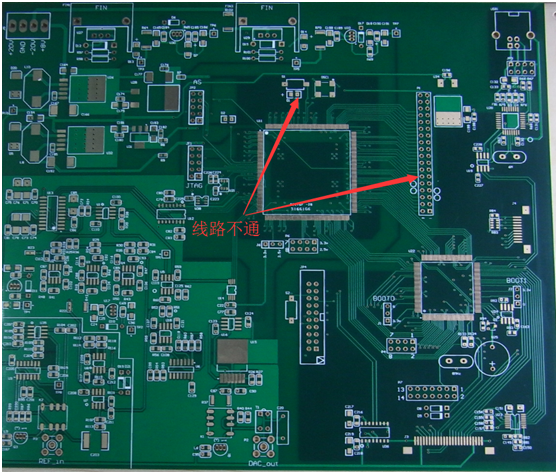

最近售后同事反饋一個案例：客戶反饋?zhàn)龅木€路板斷開，不能正常導通

經查看后確認是按客戶的原資料設計的，客戶堅持認為是PCB廠家做錯……

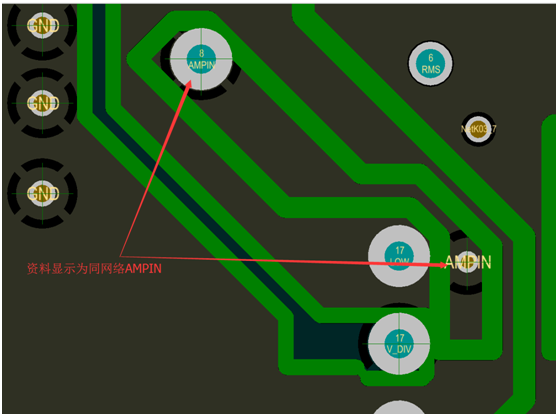

層層排查，發現這2個點設計在內層相連，也是同一網絡，但事實真正相連嗎？

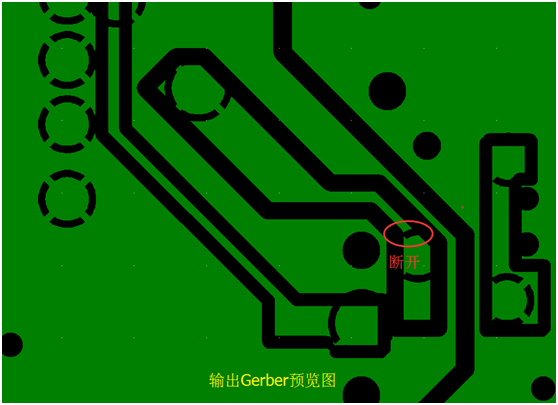

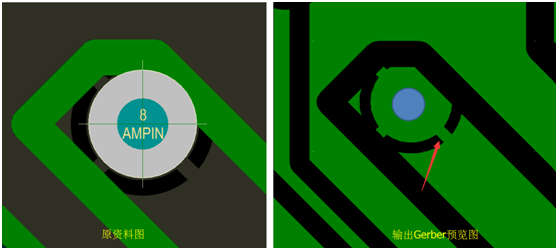

把相連的兩個焊盤點輸出Gerber同時放大查看……

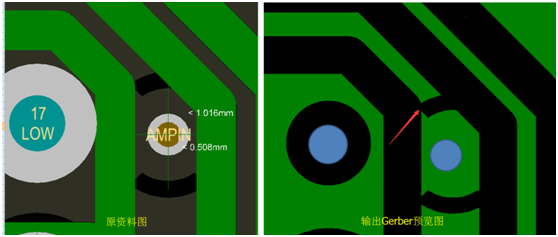

發現有個地方的連接有問題，是斷開的，原因找到了。

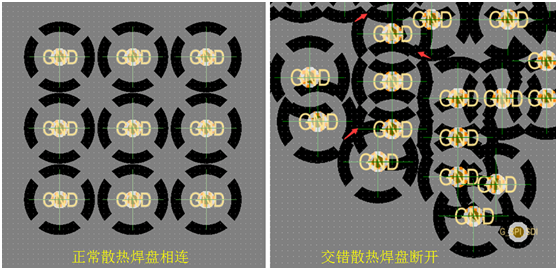

對于這種內層“散熱盤與隔離帶重疊”引起斷開的，在軟件設計上是沒有問題的，軟件網絡分析檢測也會認為是相連的，但實際上是“假連接真斷開”，類似的還有“散熱盤重疊”等會引起線接不良。

?對于這些“防不勝防”的情況，需要工程設計師設計時留意，對于這種重疊可以引起的斷路，請用您敏銳的眼睛查找并調整好。順便說一句，PCB廠家輸出的Gerber好似“白紙上面畫畫”，顯示的是線路本身的圖案，看不到網絡號的。PCB廠家的測試機是依據工程資料來測試線路板與工程資料之間的不同，并不能分析原始的開短路的（換句話說，工程資料是斷開的，測試機會認為這種斷開是正常的）。

以上內容，敬請留意，謝謝！
