設計優化:如何避免相鄰板不規則邊拼板鑼不完全分板有尖角
更新時間:2024-12-12 17:11
10479
0
文檔錯誤過時,
我要反饋

在板與板0間隙拼板中,有時會遇到拼板的兩條邊不平齊,或是拼板間有凹槽不能完全鑼出來,在分板后出現尖角或是槽孔沒鑼完全的情況,對于此類需要在拼板前優化拼板

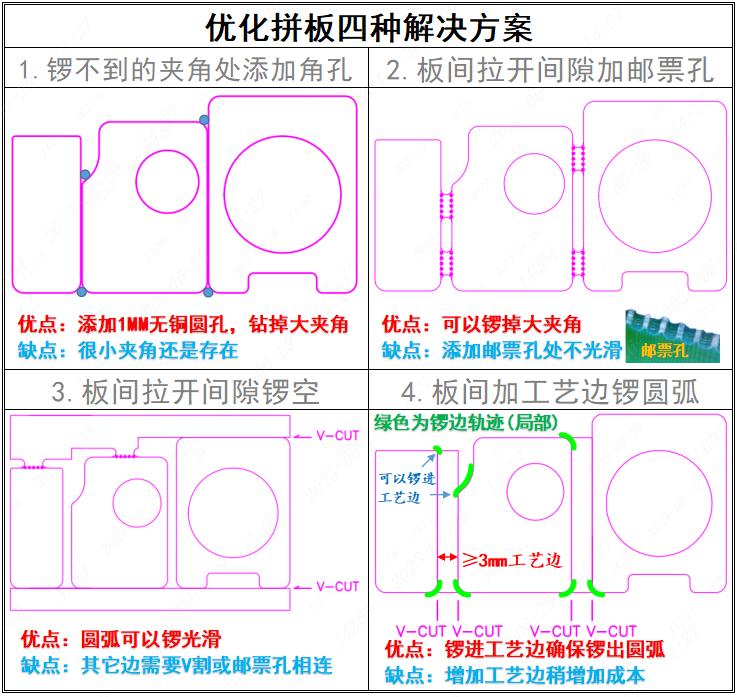

改善優化方案
?
