設計優化：相同網絡間隙優化
更新時間：2024-12-12 15:27
12262
0
文檔錯誤過時,
我要反饋
更新時間：2024-12-12 15:27
12262
0
12262
0
文檔錯誤過時,

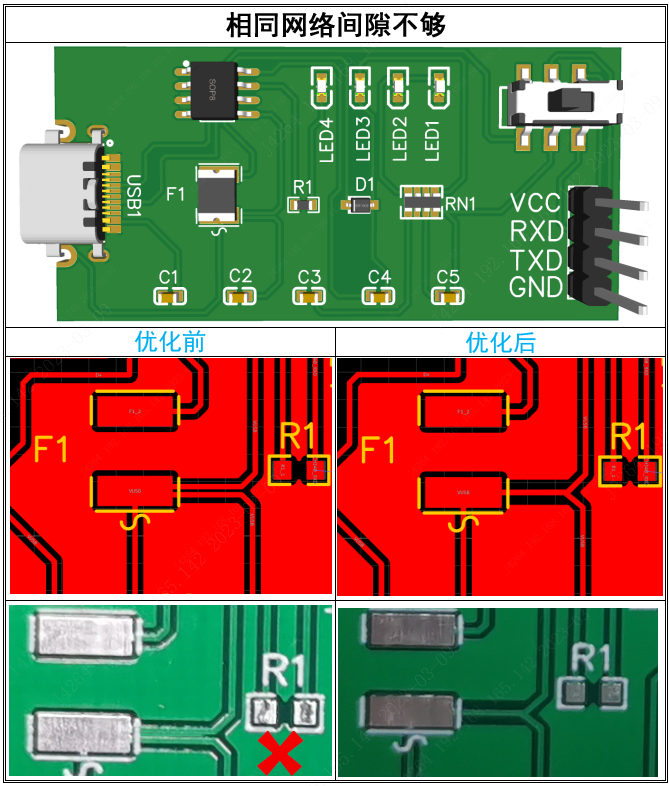

我司采用干膜工藝生產，為避免干膜碎對PCB造成開短路的不良，對于相同網絡的間隙要求0.254mm（相關說明詳見下單前技術員必看）
因此，對于低于此間隙的相同網絡，可以合并為一段線或是拉開間隙
