前言：嘉立創應客戶的強烈需求增加了多種層壓結構及客戶自定義結構(目前已有700多種，持續更新中，點此查看)，可以很多的滿足產品結構設計及阻抗需求。同時，我們開通了常規免費阻抗（管控線寬線隙公差在+/-20%內），以及精密收費阻抗測試（管控在阻抗值+/-10%內），在下單系統中可以選擇。

■ 阻抗設計相關參數

1）內外層銅厚取值

2）阻焊油墨厚度參數（油墨介電常數3.8）

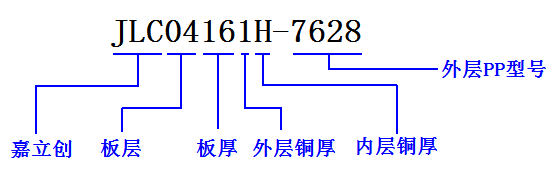

3）層壓結構命名說明

?

■ 阻抗神器計算

1）關于阻抗的基本知識可以參考阻抗設計說明（點此打開）

2）計算阻抗值推薦使用網頁版"阻抗神器"（點此打開），介電常數及使用方法（點此打開）

3）請關注嘉立創官方微信公眾號“sz-jlc”或掃描下方二維碼，采用阻抗神器結合下單選擇的層疊結構設計好線寬線隙（也可以在層疊結構中選擇"自定義結構"由我司工程調整線寬線隙）

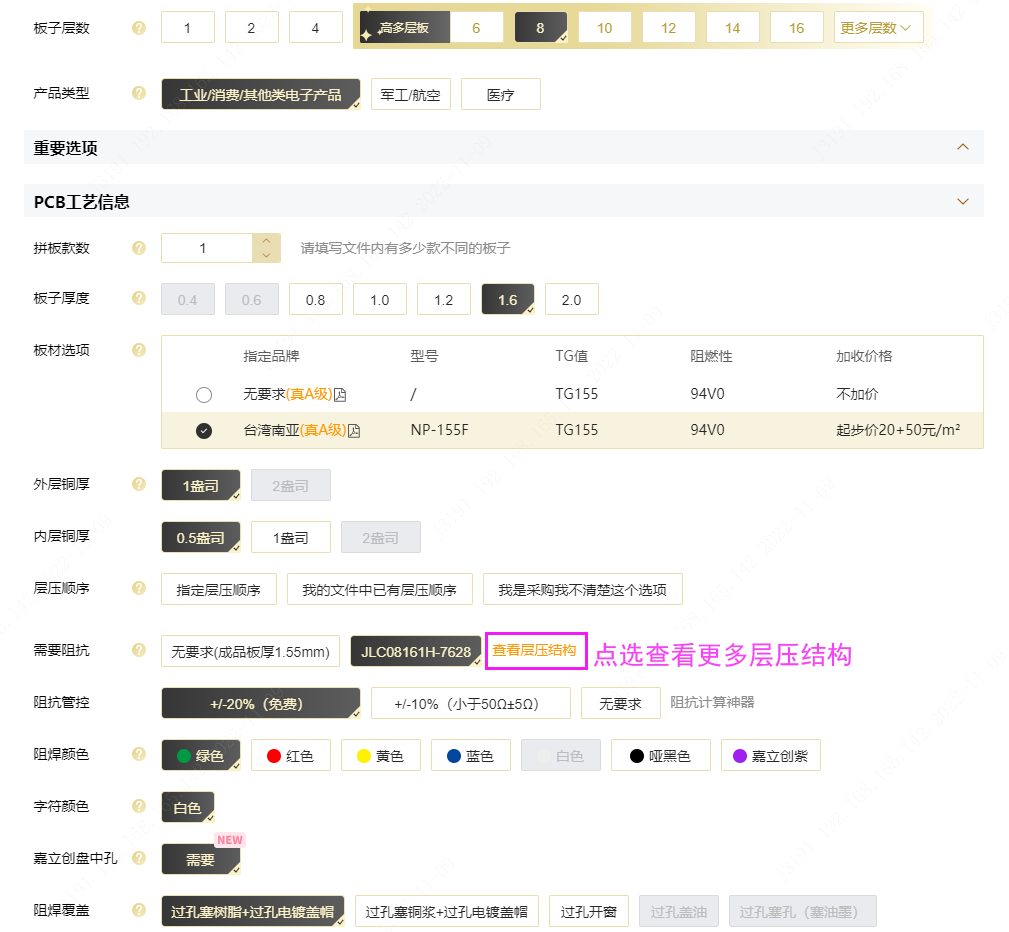

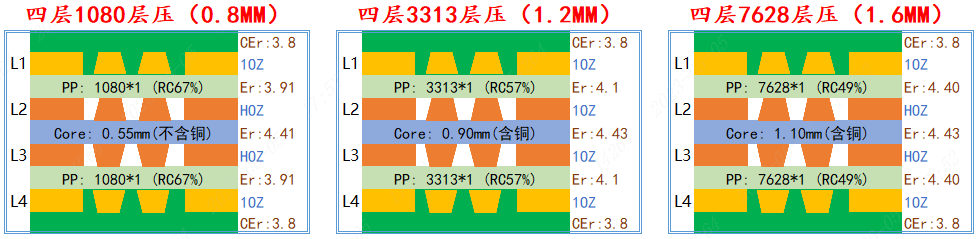

■ 層壓圖（多達400多種層壓結構點此查看）

■ 重點提醒：

1）層壓結構中PP厚度為壓合后的PP厚度，非供應商提供的厚度；

2）層壓結構中DK值是根據實際反推出來的，非供應商提供的原始數據；

3）原層壓結構使用的2313型號PP片，與新的3313型號PP片厚度及DK(Er)是一樣的，可以放心使用；

4）疊構中的銅厚為成品銅厚，如內層0.5OZ，供應商提供的厚度是0.0175mm，生產時除氧化及內層等工序會輕微損耗，實際為0.0152mm更準確一些。

目前系統已開通4-32層的多層板制作，更多的層壓結構請?jiān)谙到y(tǒng)中查看：
