只拼板框,使用系統生成的坐標,系統報錯,解決方法
更新時間：2024-12-12 17:12
19798
3
文檔錯誤過時,
我要反饋
更新時間：2024-12-12 17:12
19798
3
19798
3
文檔錯誤過時,

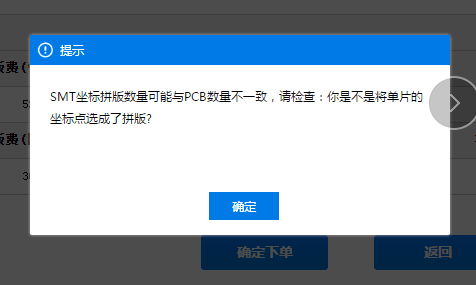

假如您使用了系統生成的坐標, 確定下單的時候 又提示SMT坐標拼版數量可能與PCB數量不一致, 請檢查....

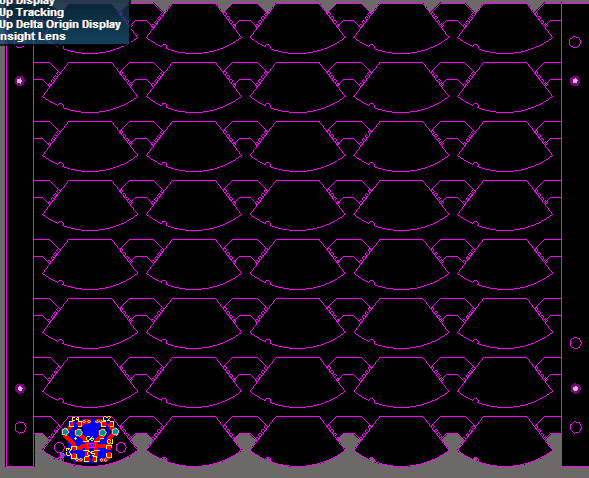

檢查你的圖紙是不是下面這樣的. 只拼版了板框,并沒有全部拼版完整. 這是一種偷懶的拼法, 雖然PCB的工藝工程師能理解你的意圖. 建議下次拼版還是拼完整.
報錯原因: 由于這種拼法,系統導出的坐標也只能導出一個小單元,也就是單片的坐標. 系統默認為 導出的坐標是拼版類型的. 提交訂單時刻會做一些簡單的防呆檢查. 檢查原理: 最終選用的元件假如是10個, 而PCB數量是100小片. 10個無法均分到100片板上. 因此檢查通不過,所以報錯.
解決方法: 不改拼版的話,可以用下面方法:
第一步先下載系統生成的坐標和BOM

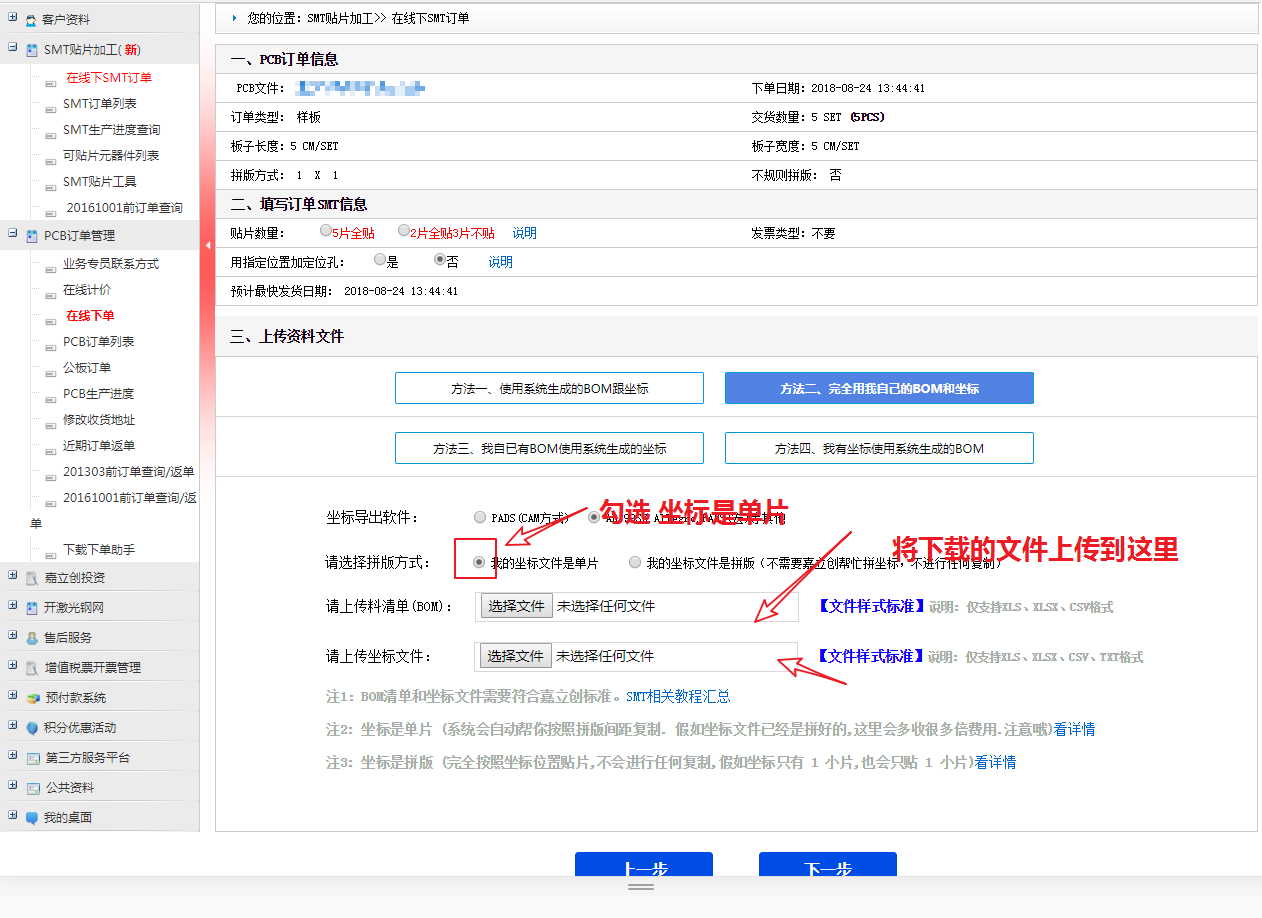

第二步 將下載的文件 用方法二 上傳
