問題描述

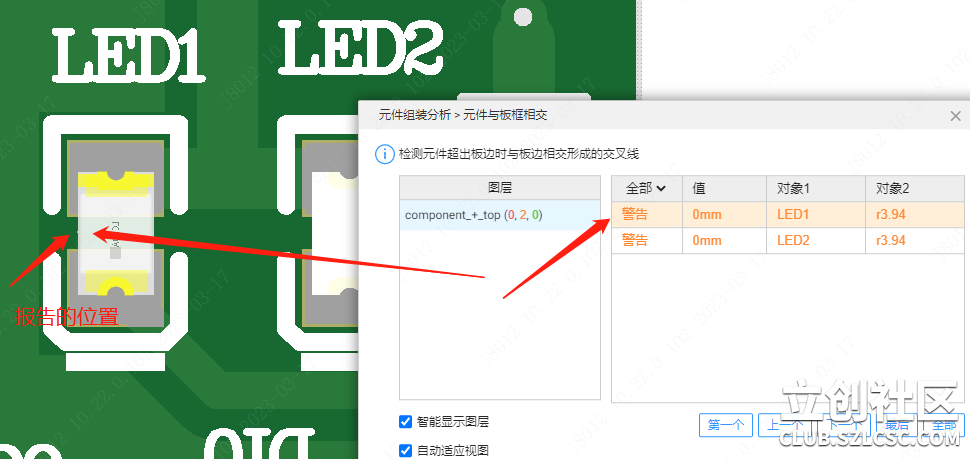

見下圖，元件明明在板內，卻報告元件與板框相交，看起來不合理。

分析原因

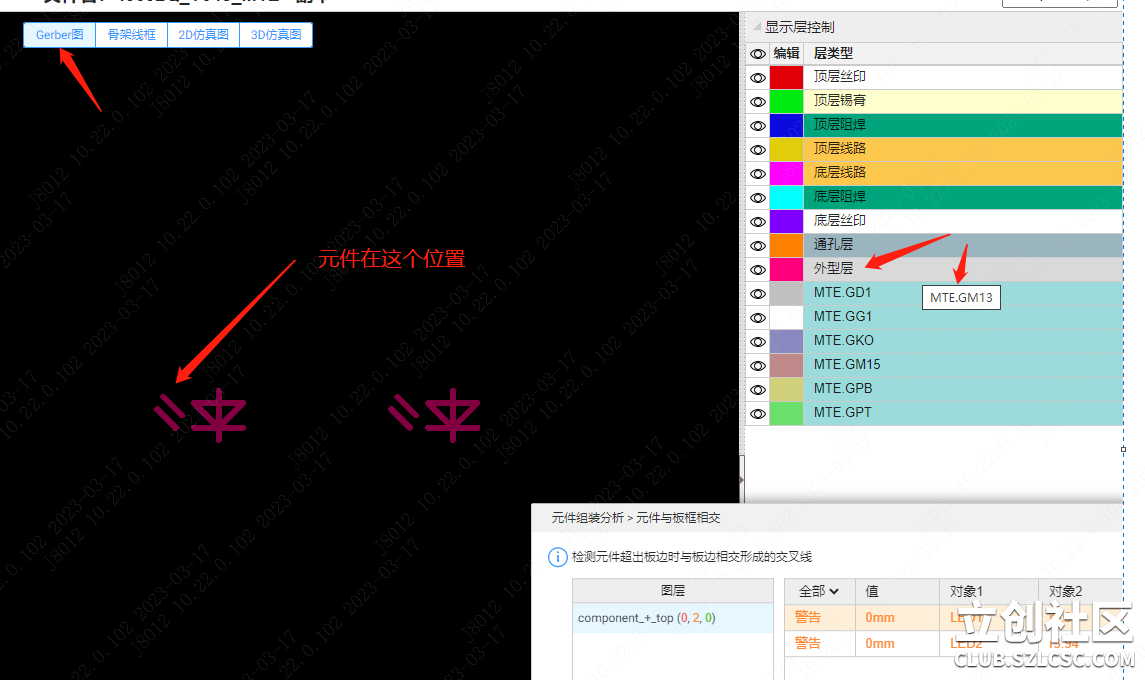

我們切換到Gerber視圖位置，我們發現外型層取的是 GM13 層，（板子實際正確的外型層在GKO層，我們遵守的規范是 終極標準：某D系列軟件外形層及非金屬化孔及槽的標準及規范 http://www.pky3k.cn/portal/t6i10153.html），這個位置剛好畫得有線條，被當成線框，如果與元件相接觸就發生誤報。

解決方法

規范的設計，是保證DFM正確分析的唯一途徑，本案例的真實外型層在GKO層，應該放在機械層中去，并且不要放置與外型邊框/內槽無關的雜數據，才能避免誤報。
