① 對于輸出Gerber下單的，嘉立創下單平臺選擇的"過孔蓋油"或"過孔開窗"選項無效，過孔屬性依Gerber文件為準

② 大多數的客戶要求過孔蓋油，而AD/Protel99默認輸出的資料是過孔開窗的，因此輸出Gerber前需要處理好(下面介紹過孔蓋油處理方法)

一、AD輸出過孔蓋油設置：

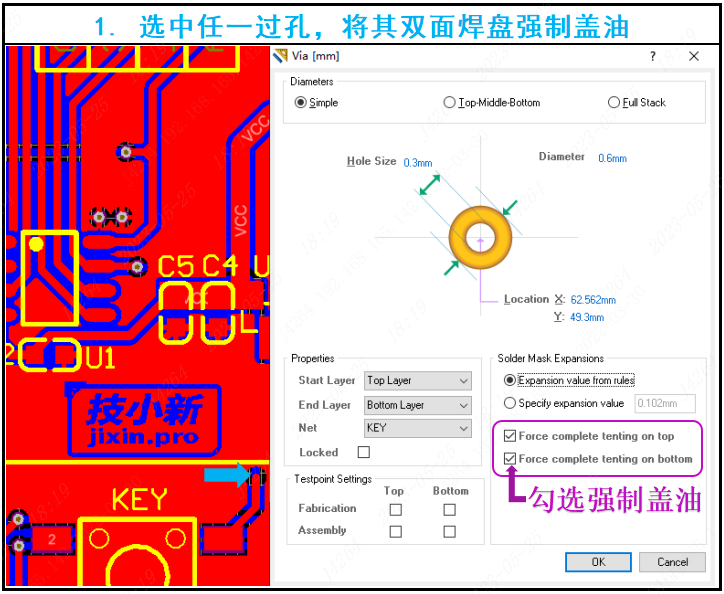

?1. 雙擊任一過孔(via)，把"Force complet tenting on top/bottom"選項前面的兩個框都勾選上：勾選了TOP表示頂層焊盤強制蓋油；勾選了BOTTOM表示底層焊盤強制蓋油

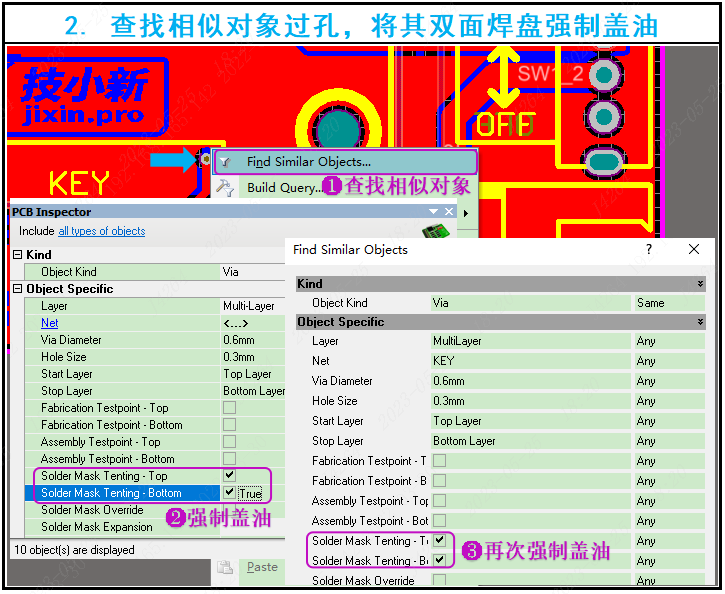

2. 右鍵單擊選擇這個過孔(via)，然后選擇“Find Similar Objects”查找相似目標，再把“Solder Mast Tenting-Top/Bottom”后面的兩個框都勾選上OK確認，最后再確認選擇一遍就可以了

按照上面兩步驟，再轉出Gerber成品過孔焊盤就是蓋油了

二、Protel 99輸出過孔蓋油設置：

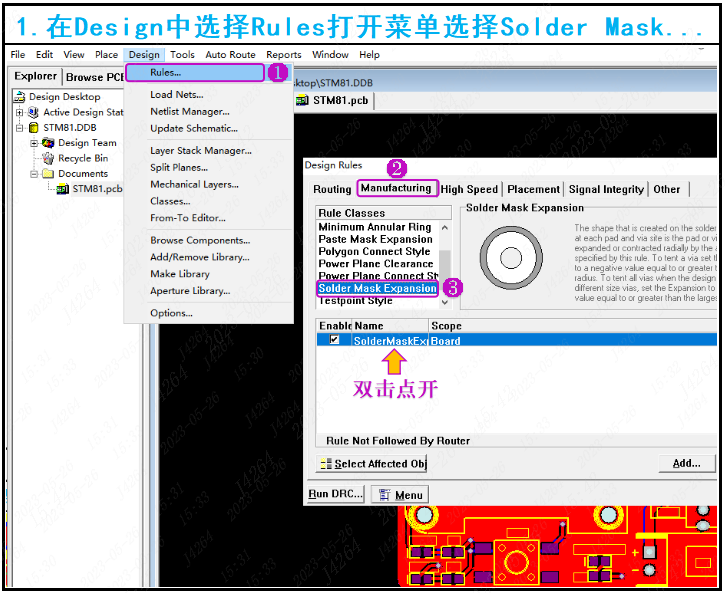

1. 打開文件，在菜單項中選擇Design－Rules，然后在新打開的菜單中選擇"SolerMaskExpansion..."雙擊點開

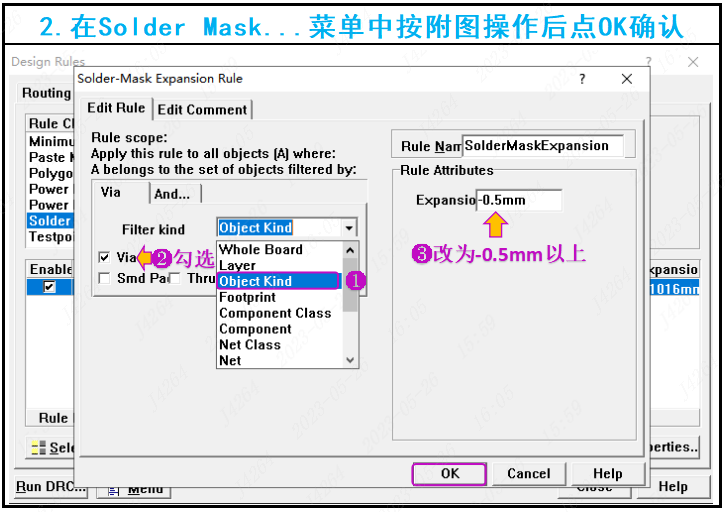

2. 在Solder-Mask Expansion Rule菜單中按圖示操作處理，就完成了所有過孔蓋油的操作了

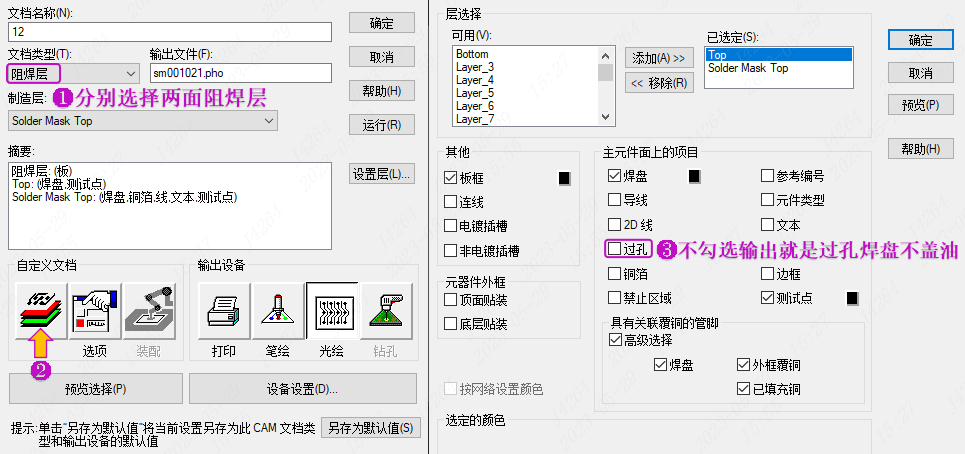

三、PADS輸出過孔蓋油設置：

一、過孔蓋油

定義：指過孔焊盤蓋上油墨，焊盤上面沒有錫，大部分線路板采用的工藝

檢驗標準：過錫爐或手工焊接過孔焊盤上不沾錫

二、過孔開窗

定義：指過孔焊盤不蓋油露銅，表面處理后就是沉金或噴錫（依下單選擇的"焊盤噴鍍"工藝來）

檢驗標淮：過孔焊盤過錫爐或手工焊接都能正常上錫

除此之外還有過孔塞油墨，過孔塞樹脂，過孔塞銅漿的，詳情可以點此查看。
