什么是pin數？

PIN數指的是整個工程中的器件引腳（焊盤）數總和，是用于評估設計PCB的關鍵。

嘉立創EDA專業版

PCB

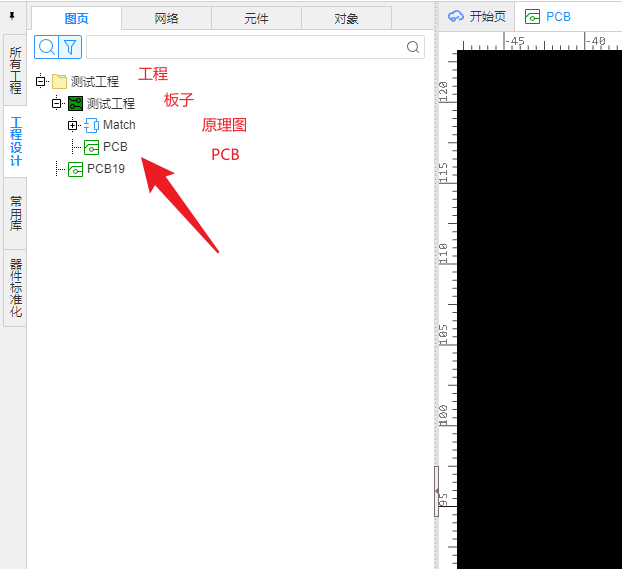

打開PCB

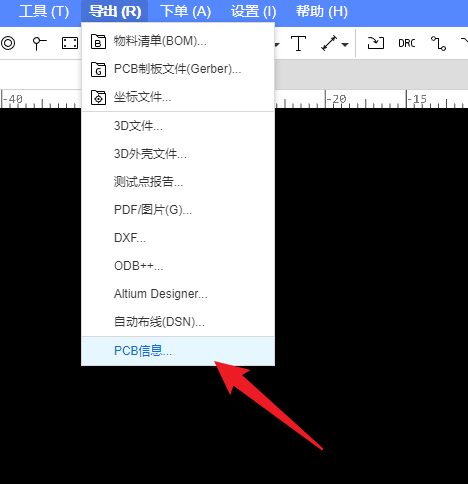

部菜單欄- 導出- PCB信息

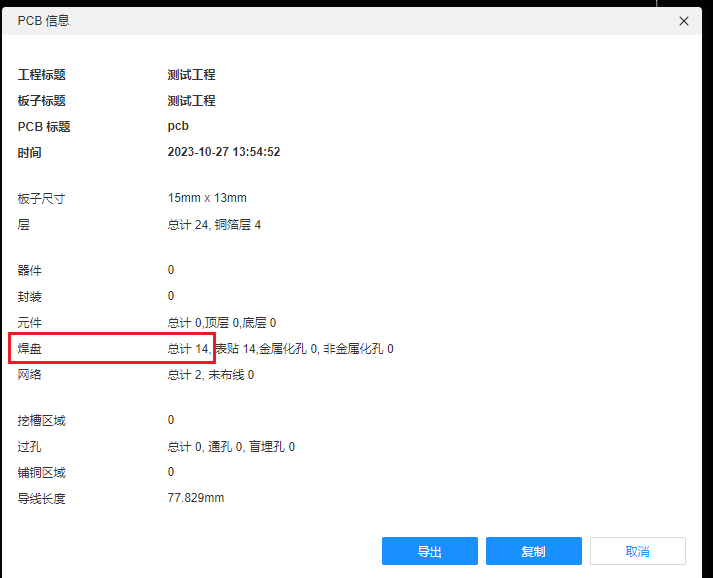

在彈窗中找到焊盤，總計。這個就是整個PCB中的PIN數，將這個PIN數填入下單頁面對應選項即可。

Altium

原理圖

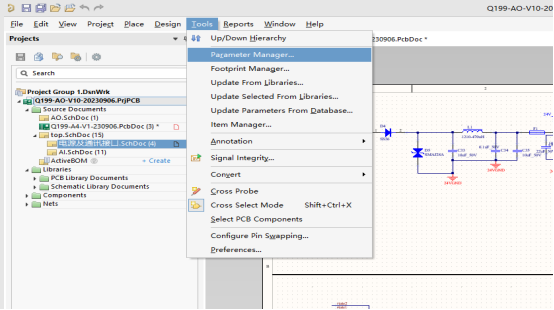

打開AD的工程文件，打開工程文件下任意一頁原理圖，在菜單欄里找到“Tools”，再找到參數管理器。

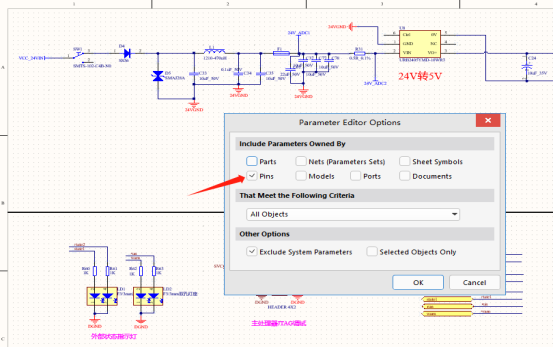

彈出參數編輯選擇器的對話框，勾選pins這一個選項，點擊OK，然后會彈出一個對話框，第一欄顯示就是這個項目的pin數。

PCB

方法一：

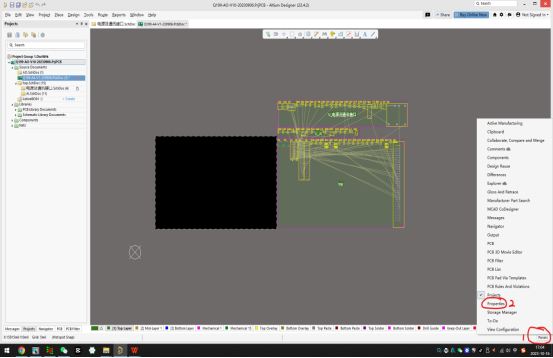

打開PCB板，導入所有器件之后，在右下角Panel中找到Properties（屬性）。

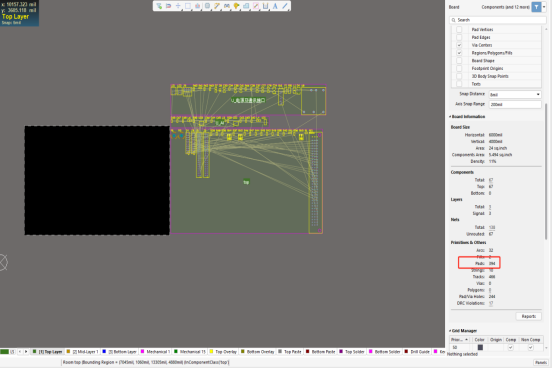

打開屬性面板之后，拉動右側的進度條，找到Board Information里面找到Pads這一欄，就可以查看到pin數了。

方法二：

打開PCB板，在菜單欄找到Reports，再找到Board Information這一欄。

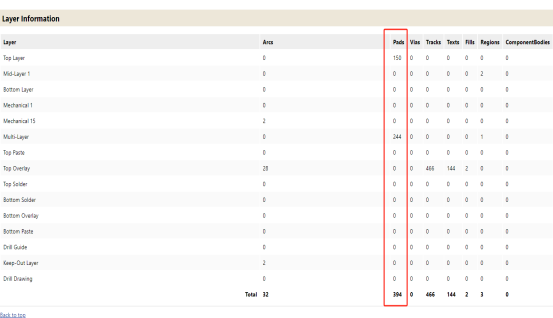

在彈出的對話框里勾選Layer Information，然后點擊Report，就可以查看到板子的pin數了。

PADS

原理圖

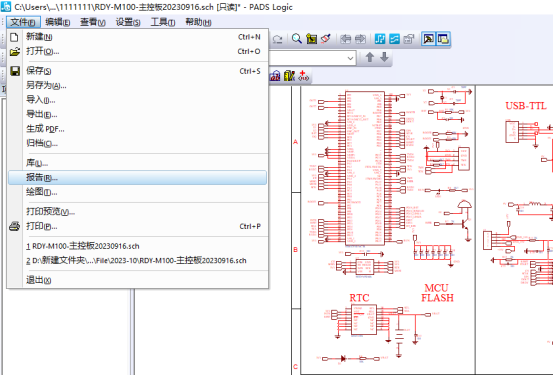

打開Pads的原理圖文件，點擊菜單欄的文件，找到報告。

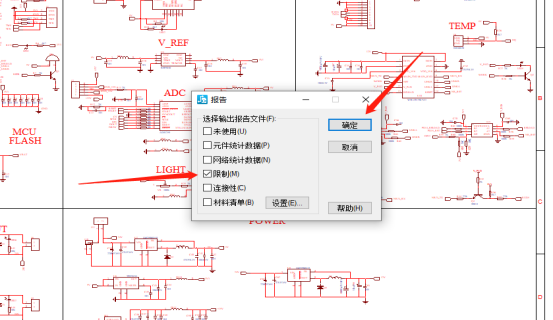

在彈出的報告對話框中勾選限制，然后點擊確定。

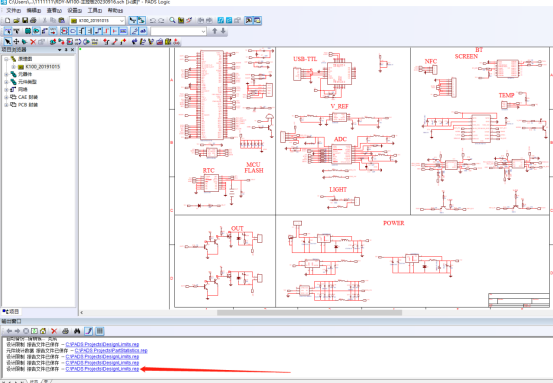

會彈出報告文件，如果文件沒有彈出，看到下方的對話框，點擊報告文件即可。

文件打開后，找到元器件管腳這一欄，看到已使用這一欄，就可以看到pin數了。

PCB

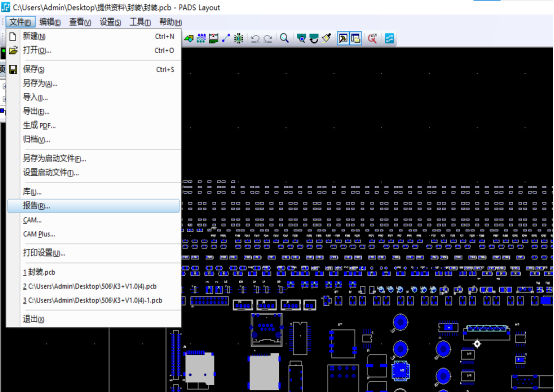

打開PCB板，點擊左上角的文件，找到報告。

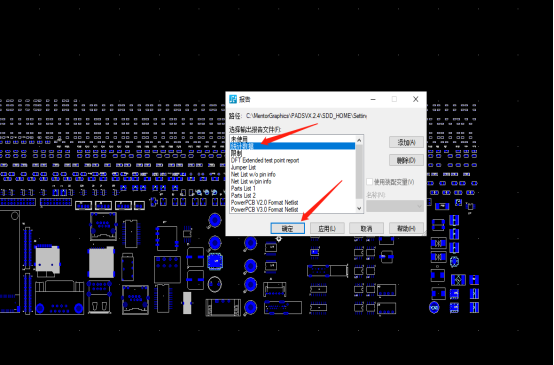

在彈出的報告對話框中，選擇統計數據，然后點擊確定。

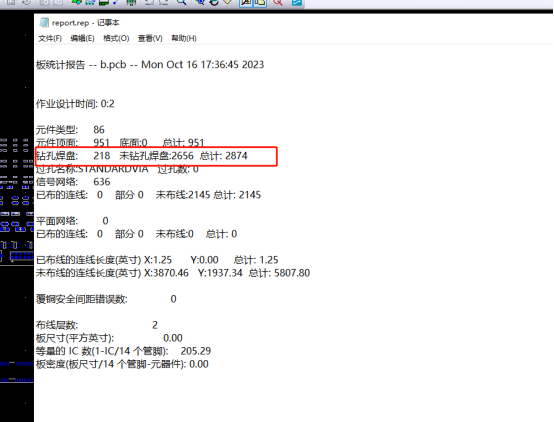

在彈出的報告中，找到鉆孔焊盤、未鉆孔焊盤這一欄，看到有個總計數目，這就是板子的pin數了。

Cadence

原理圖

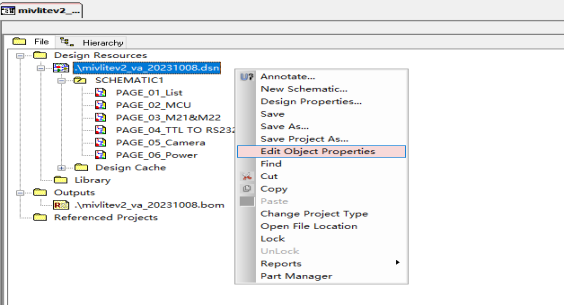

打開Orcad軟件，選中根目錄，右鍵編輯全局屬性。

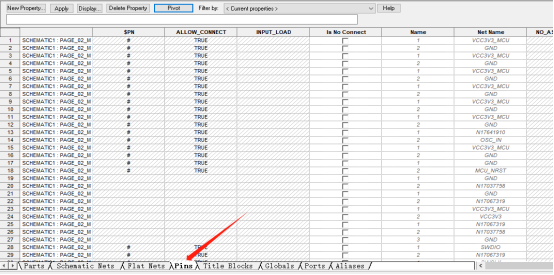

在全局屬性編輯頁面下，選擇pin這一欄。

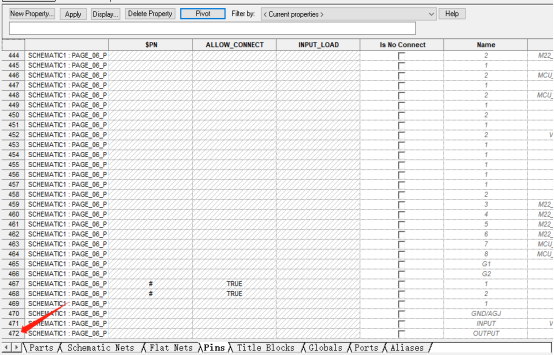

這樣，將右側的進度條拉到最底部就可以看到總的pin數了。

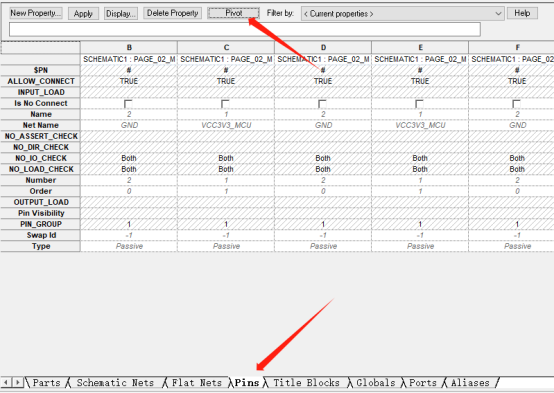

點擊pin之后如果出現的界面是下圖這樣，看不見pin數，只需點擊一下Pivot即可查看。

PCB

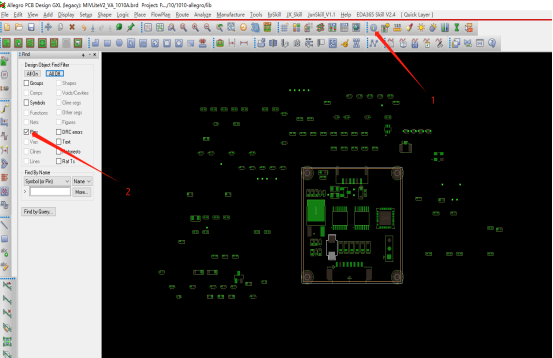

打開Allegro軟件，在所有器件都導入板子之后，點擊查詢命令，在find面板中只勾選pin這個選項。

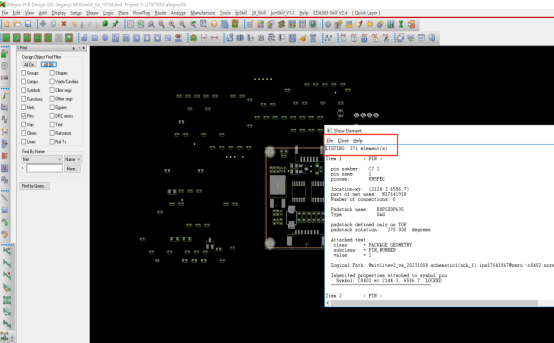

然后框選所有器件。就會彈出一個顯示面板，第一欄就會顯示框選器件的中pin數。
