技術指導:過孔開窗、過孔蓋油、過孔塞油/樹脂/銅漿的五種加工方式
156859 38

為了滿足客戶的不同產品的不同需要,我們全面更新了各種塞孔工藝,在下單界面中可以選擇。附盤中孔塞孔規則點此查看

過孔開窗或是過孔蓋油,因孔內沒有堵實,在噴錫的都有可能會有錫珠殘留孔內的,對于不允許此類情況的,請做過孔塞孔工藝

以下幾類情況可以采用樹脂或銅漿塞孔:

111)雙面開窗的過孔不能做塞油工藝

112)雙面板單面開窗,且過孔直徑<0.4mm的孔只能做半塞油(可能透光)

113)孔一部分在開窗焊盤上,做半塞油(可能透光),視具體文件定


一、過孔蓋油

定義:指過孔孔壁鍍銅后,過孔焊盤蓋上油墨(部分油墨可能流入孔內),焊盤上面沒有錫,部分孔邊出現“孔口發黃”屬正常情況。

檢驗標準:過錫爐或手工焊接過孔焊盤上不沾錫

重點提醒:

? 過孔不宜過大,布線允許及符合電流要求的過孔盡量不要超過0.4mm(最大不要超過0.5mm),若超過0.5mm的生產作業過程中無法保證過孔焊盤能蓋住油墨,會出現孔口和孔壁沒有油墨的隱患,如果因為過孔太大導致過孔蓋油不良的,不接受投訴

? 過孔發黃現象的發生及原因:阻焊油墨是濃稠的液體,當其印在過孔焊盤上,因為過孔焊盤高于板面,而過孔中間是空心,在烤爐中經過150度的高溫,促使油墨液體化加快流動慢慢的從孔中心往下流,從而導致蓋在焊盤上的油墨比較薄,看起來就像過孔焊盤沒蓋上油的孔口發黃的現象。另外過孔上的油墨與絲印網版的力度及角度,油墨的濃稠有關,過孔發黃是過孔蓋油工藝的一個必然現象!


二、過孔開窗

定義:指過孔在孔壁鍍銅后,過孔焊盤不蓋油露銅,并在露銅上面噴錫或沉金。選用噴錫工藝的,部分孔內可能會堵錫。

檢驗標淮:過孔焊盤過錫爐或手工焊接都能正常上錫

重點提醒:

? 過孔(via)不同于插件孔(pad), 過孔焊盤開窗也不用于插件(過孔不管控具體大小,插件孔按+0.13/-0.08mm管控),對于需要插元器件腳的,請依軟件規則設計為插件孔并設置焊盤開窗露銅;

? 大部分的線路板都是過孔蓋油的,的確需要過孔開窗的,為避免噴錫時焊盤相連從而短路,建議過孔焊盤邊到焊盤邊大于0.2mm以上(低于這個值的請采用沉金工藝)。



三、過孔塞油

定義:指過孔在孔壁鍍銅之后,然后把阻焊油墨塞進過孔里面,再整板印阻焊油(過孔焊盤表面蓋油),塞孔率可以達到98%以上。

檢驗標準:過孔焊盤孔口發黃率<5%,焊盤表面不沾錫,塞孔不透光率≥95%


四、過孔塞樹脂

定義:指過孔孔壁鍍銅后,用環氧樹脂填平過孔,再在表面鍍銅,然后把鍍銅區和過孔焊盤蓋油,可以更好的保護過孔(表面不易發現孔)。過孔直徑0.15-0.55mm可以做塞樹脂,超過此范圍的不便做塞樹脂。

檢驗標準:不透光,蓋油的焊盤上面可以正常印油墨,開窗的焊盤上面可以正常噴錫沉金


五、過孔塞銅漿

定義:指過孔塞銅漿鍍平+過孔蓋油:指過孔孔壁鍍銅后,用高導熱銅漿(導熱系數:8w/m.k)填平過孔,再在表面鍍銅(表面不易發現孔),然后把鍍銅區和過孔焊盤蓋油,在保護過孔同時還能增加導流導熱能力。過孔直徑0.15-0.55mm可以做塞銅漿,超過此范圍的不便做塞銅漿。

檢驗標準:不透光,蓋油的焊盤上面可以正常印油墨,開窗的焊盤上面可以正常噴錫沉金



重點提醒:

? 不論哪種類型的塞孔,過孔大小不要超過最大塞孔大小,如果過孔超過則可能會出現塞油不完全從而部分透光或孔口發黃的情況,不接受投訴

? 對于需要塞樹脂/銅漿的,下單時請標示哪些過孔塞住,或是備注說明"哪一種孔徑"的過孔塞樹脂/銅漿

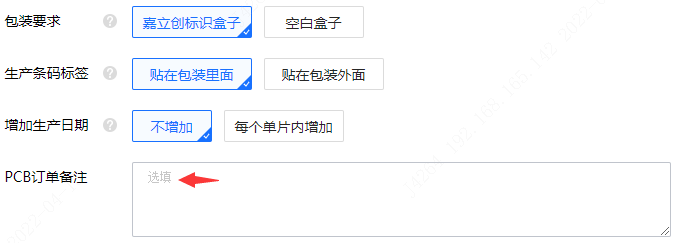

? 需要塞油墨的請盡量提供PCB原資料,我們將把所有符合制程的過孔焊盤雙面蓋油且孔內塞油。如果您提供Gerber文件下單且需要過孔塞油的,請提供圖片并圈中哪些過孔需要塞油,同時請在下單時在"個性化服務"-"PCB訂單備注"中說明哪些孔徑大小的過孔需要塞油,我們會把這些過孔焊盤的雙面開窗刪除掉,同時改為蓋油且塞油制作(強烈建議"確認生產稿"檢查)。

點贊
互動評論 38
注意:此留言僅作為嘉立創與客戶日常交流之用,回復不是很及時,急切問題請聯系我司工作人員處理!
登錄注冊 后才可以留言哦!
客戶(7***4A) 2025-05-21 19:31:00
0
塞油墨的飽滿率是多少?
官方工作人員(后臺回復) 2025-05-22 09:04:26

塞孔不透光率>=95%

深***(0***2B) 2025-05-15 17:38:00
0
電鍍填平,一般凹陷會有多少
官方工作人員(后臺回復) 2025-05-15 17:45:50

您好,電鍍鍍平后焊盤凹陷≤127um,凸起≤50um,謝謝!

深***(7***9G) 2025-04-09 16:22:16
0
PCB鉆頭直徑的種類有哪些
官方工作人員(后臺回復) 2025-04-09 18:12:37

有多種規格的,如0.3 0.4 0.5之類的

深***(7***9G) 2025-04-09 15:14:38
0
塞樹脂和塞銅漿,哪種便宜,便宜百分之多少(大概值)
官方工作人員(后臺回復) 2025-04-09 15:45:34

您好,塞樹脂便宜些,以6層板為例,塞樹脂不加收工藝費,而塞銅漿要多一二千的工藝費,謝謝!

客戶(7***2A) 2025-04-02 16:31:38
0
我提供Gerber文件下單,為什么下單頁面不允許我選擇“過孔塞銅漿”?我的所有過孔直徑都已經調整為0.5mm了https://jlc-prod-pbt-common.oss-cn-shenzhen.aliyuncs.com/pbt/portalsite/8595691189100498944-image.png?Expires=3543582693&OSSAccessKeyId=LTAI5tMSqpMTLBcDFwY5pZRG&Signature=dubrfFo1ml7kCKl7cZNqKMojggQ%3D
官方工作人員(后臺回復) 2025-04-02 17:51:35

您好,目前僅4層及以上的多層板支持"塞銅漿"工藝,雙面板暫不支持,謝謝!

貴***(1***1G) 2025-03-17 23:45:55
0
下樹脂塞孔工藝,兩個bga封裝芯片,都有盤中孔,via直徑0.15mm。其中一片塞孔,一片不塞孔可以嘛?
官方工作人員(后臺回復) 2025-03-18 09:01:09

不支持的,默認都是統一塞樹脂

客戶(3***8Y) 2025-02-19 04:28:53
0
你好,請問按照線寬線距4mil規則設計的話,內層如果過孔去掉非功能焊盤(過孔消盤)時,線距離孔的距離是按照最小4mil來計算嗎?
官方工作人員(后臺回復) 2025-02-19 09:06:41

因為內層是先層壓再鉆孔的,加工存在公差,為了保證安全間隙,過孔邊到線邊建議按最小0.2mm的間隙來設計(實在不好布線的,請發文件我們評估,最小0.15mm也行),謝謝!

客戶(7***4A) 2025-01-13 14:08:10
0
過孔塞油有孔的大小限制嗎?
官方工作人員(后臺回復) 2025-01-13 16:12:50

0.15-0.5mm可以塞

客戶(7***0A) 2025-01-06 09:56:05
0
請問使用過孔塞油工藝對孔間距要求是多少?
官方工作人員(后臺回復) 2025-01-06 10:24:12

過孔邊到過孔邊最小間隙0.2mm

客戶(4***0A) 2024-12-21 15:28:03
0
提供的是Gerber文件  文件里的過孔沒有開窗  選的過孔塞樹脂加電鍍蓋帽工藝  實際做出來是過孔塞樹脂加電鍍蓋帽吧
官方工作人員(后臺回復) 2024-12-21 18:08:10

您好,我們這邊的樹脂塞孔都帶電鍍蓋帽的。如果提供GERBER的過孔沒有開窗,是蓋油的,那么樹脂塞孔+電鍍蓋帽后,這些過孔焊盤也是蓋油的,謝謝!
