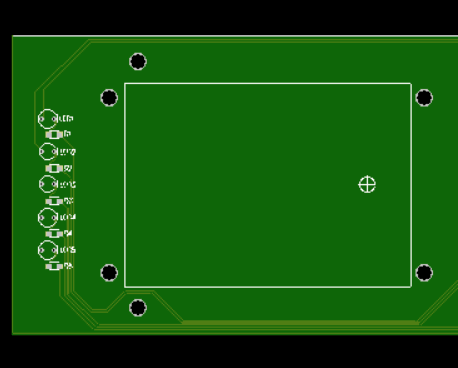

客戶反饋PCB打樣的時候用PCB原文件在“嘉立創下單小助手”確認生產稿發現無法顯示開槽，PCB打樣文件設計用3D又可以顯示開槽，此問題嚴重后果就是會造成漏開槽。如下面的案例：

經分析是文件設計不規范造成，如下3點問題：

1. 用Board cutout設計

Board cutout不可以按外形線成形，此功能只做為絕對參照?qǐng)D在PCB文件里面看3D效果圖，不能被轉出GERBER元素來作外形加工的，以后只要是需要做外形的線請?jiān)?/span>KEEP-OUT層或者 機械1層畫出形狀

2.外形成形線畫的不完整，KEEP-OUT層和字符層各畫了部分線，字符層的線不可以作為成形板框線用，如下圖

3.雙擊KEEP-OUT層的線發現客戶設計禁止了，如下圖（使在外）是不可以勾選。一但勾選只可作為禁止布線用，不可以作為成形加工開窗開孔用。

很明顯第3點就是因?yàn)榘姹炯嫒菪砸穑F(xiàn)AD版本特別多，所以我們也經常引導客戶盡可能的發GERBER 文件下單，一定要用“嘉立創下單小助手”下單，確認一下生產稿，以免沒有必要的品質問題！
