嘉立創阻抗多層板：層壓結構及參數
前言：嘉立創PCB打樣因客戶的強烈需求自2018年增加了層壓結構及公布出來，極大的方便廣大客戶按嘉立創的層壓結構及相關參數進行阻抗匹配設計，
在PCB打樣下單系統中，將支持下面的層壓結構，生產將嚴格按下列的層壓結構進行生產，相關的層壓結構嘉立創都生產了阻抗測試條進行了測試！
測試條現場測試的圖片：http://club.szlcsc.com/article/details_11485_1_22.html#floor_22
一：阻抗設計相關參數：
PP介電常數：
PP型號 | 介電常數 |
7628 | 4.6 |
2313 | 4.05 |
2116 | 4.25 |
二：算阻抗的阻焊油相關常數
基材上的覆蓋層 | 走線上的覆蓋層 | 阻焊介電常數 |
0.8mil | 0.5mil | 3.8 |

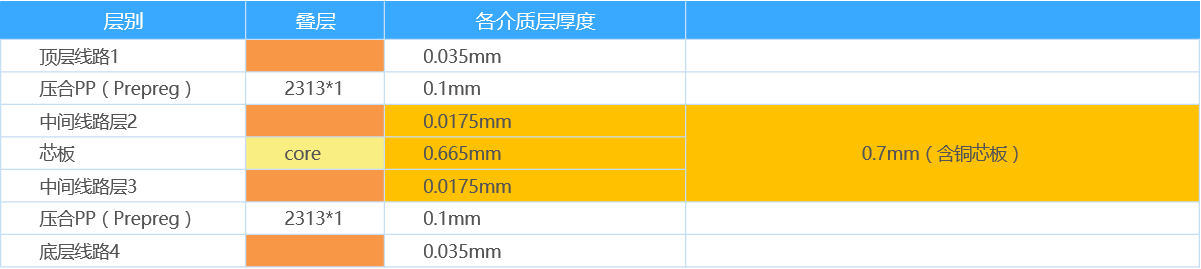

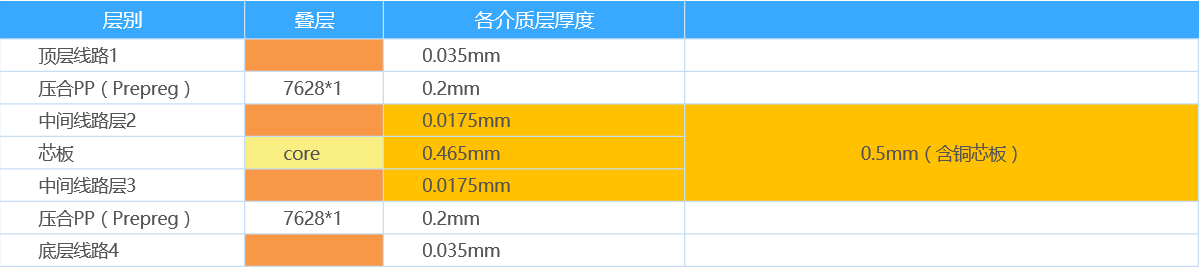

一：四層板阻抗層壓結構
一：成品板厚：0.8MM
1） JLC7628結構：
2） JLC2313結構：
二：成品板厚：1.0MM
1） JLC7628結構：
2） JLC2313結構：
三：成品板厚：1.2MM
1） JLC7628結構：
2） JLC2313結構：
四：成品板厚：1.6MM
1） JLC7628結構：
2） JLC2313結構：
五：成品板厚：2.0MM
1） JLC7628結構：
注：2.0板厚四層板只提供一種層壓結構

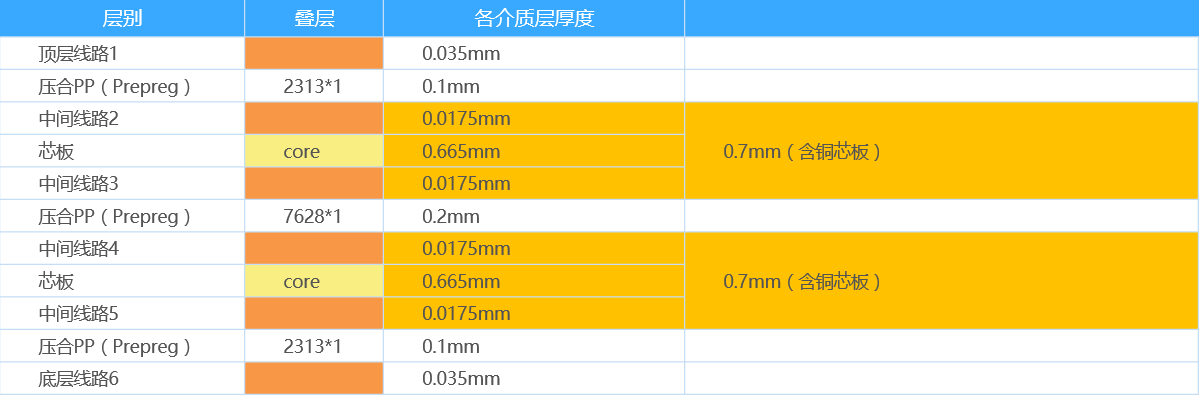

二：六層板阻抗層壓結構
一：成品板厚：1.2MM
二：成品板厚：1.6MM
三：成品板厚：2.0MM
深圳嘉立創科技發展有限公司
WWW.SZ-JLC.COM
2018年3月1日星期四
